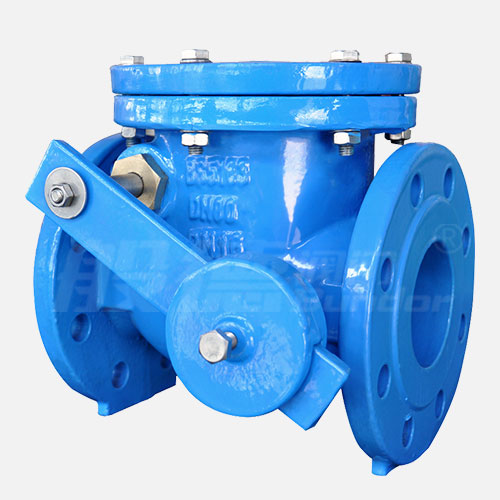

旋啟式止回閥（帶重錘）H44T-16Q

【產品型號】: H44T-16Q

【通徑】: DN40-DN400

【公稱壓力】: PN16

【適用溫度】: -10℃～120℃

【適用介質】: 水、油、氣等

【閥體材質】: 球墨鑄鐵DI

應用領域：

市政建設化工電力石油給排水

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 止回閥

更新時間：2020-10-16 13:34:28

產品介紹

產品優點

精密鑄造

閥體采用QT450-10材料進行精密鑄造，抗拉強度450Mpa，延展率大于10%，不易拉裂、凍裂，球化率3級以上，完全符合國家標準QT450機械性能
粉沫環氧樹脂靜電涂裝

閥體采用粉沫環氧樹脂靜電涂裝，噴涂厚度達到250μm，有效防止閥體與介質接觸造成的腐蝕與生銹、外觀漂亮
實心重體

閥體均為實心重體,壁厚滿足國家標準
閥座耐磨

閥座堆焊cr系不銹鋼，增加閥座耐磨性
雙層壓力檢測

每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測

產品介紹

旋啟式止回閥（帶重錘）是依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。般德旋啟式止回閥（帶重錘）產品配置：閥體：DI 、閥板：DI、密封：銅合金、錘：DI，應用領域有市政建設、電力、給排水、石油化工等。

產品參數

相關產品

執行標準	名稱	結構長度		法蘭連接		檢驗試驗
執行標準	參照標準	DIN 3202		DIN EN 1092-2		DIN EN 12266

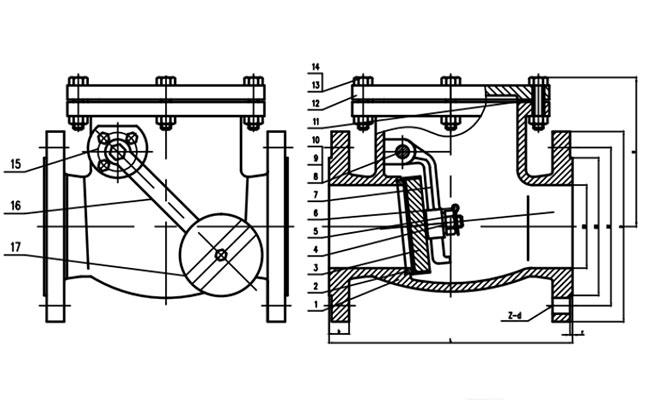

主要零部件信息	名稱	1-閥體		3-閥板		2-密封		17-擺錘
主要零部件信息	材質及說明	DI		DI		銅合金/不銹鋼/橡膠		DI
尺寸信息	DN	NPS	L	φD	φD1	φD2	b	Z-d
	40	1 1/2''	180	150	110	84	18	4-19
	50	2''	200	165	125	99	20	4-19
	65	2 1/2''	240	185	145	118	20	4-19
	80	3''	260	200	160	132	22	8-19
	100	4''	300	220	180	156	24	8-19
	125	5''	350	250	210	184	26	8-19
	150	6''	400	285	240	211	26	8-23
	200	8''	500	340	295	266	30	12-23
	250	10''	600	405	355	319	32	12-28
	300	12''	700	460	410	370	32	12-28
	350	14''	800	520	470	429	36	16-28
	400	16''	900	580	525	480	38	16-31

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
