H76對夾止回閥

【產品型號】: H76X-16P

【通徑】: DN40-DN600

【公稱壓力】: PN16

【適用溫度】: 0~80℃

【適用介質】: 水/油品/蒸氣/弱腐蝕性介質

【閥體材質】: 不銹鋼304

應用領域：

市政建設 水處理電力石油給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 止回閥

更新時間：2021-10-19 17:28:06

產品介紹

產品優點

不銹鋼材質?；?yàn)

所有不銹鋼材質304/316等均保化驗，帶材質單。
蝶板密封性能好

蝶板做研磨處理、確保蝶板和閥體密封性。
硫化閥座，不脫落

閥座采用硫化工藝，避免橡膠脫落。
靜壓0泄露

所有產品均能達到靜壓0泄露。

產品介紹

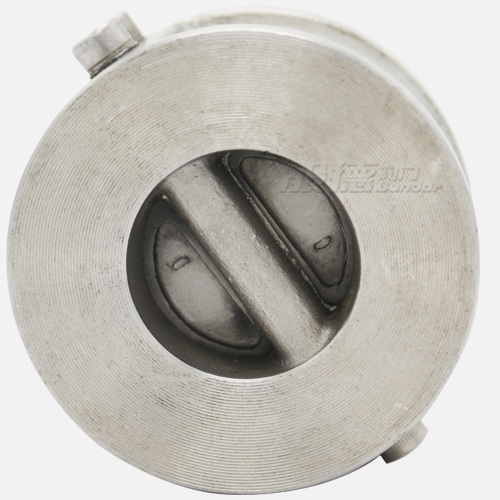

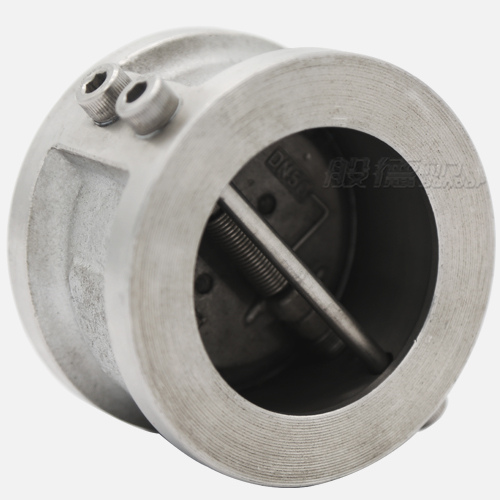

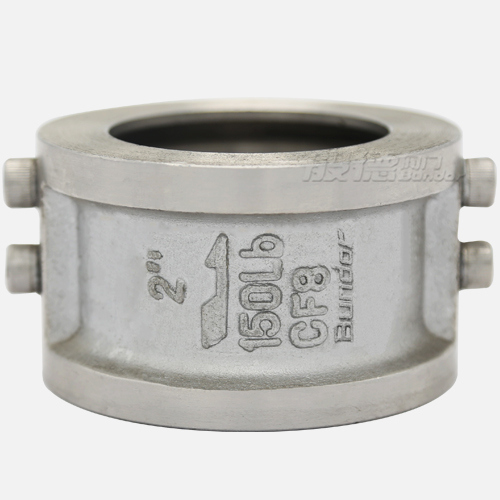

H76X不銹鋼對夾止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。該止回閥采用對夾式，蝶板為兩個半圓，且采用彈簧強制復位，密封面可為本體堆焊耐磨材料或襯橡膠，使用范圍廣，密封可靠。

產品參數

相關產品

H76X不銹鋼對夾止回閥參數信息

閥門執行標準	名稱	設計及制造		結構長度		試壓標準
閥門執行標準	參照標準	JB/T 8937-2010		JB/T 8937-2010		GB/T 13927-2008

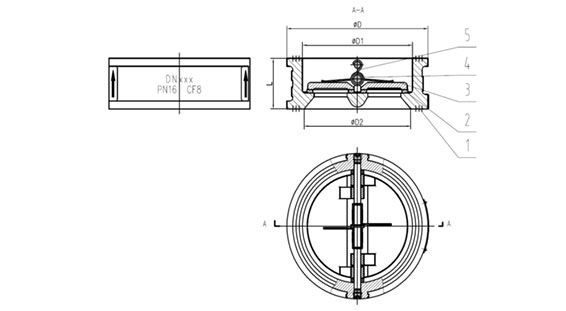

主要零部件信息	名稱	1-閥體	2-閥座	3-閥板	4-閥軸	彈簧
主要零部件信息	材質及說明	不銹鋼304	三元乙丙橡膠EPDM	304	304	304
尺寸信息	DN	NPS（英寸）	L	D	D1	D2
	40	1 1/2''	43	92	55	41
	50	2''	43	107	65.5	51
	65	2 1/2''	46	127	81	65
	80	3''	64	142	95	80
	100	4''	64	162	117.5	102
	125	5''	70	192	145.5	127
	150	6''	76	218	170.5	152
	200	8''	89	273	227.5	203
	250	10''	114	328	266	254
	300	12''	114	378	312	305
	350	14''	127	438	361	350
	400	16''	140	489	406	400
	450	18''	152	539	450	450
	500	20''	152	594	505	500
	600	24''	178	695	624	600

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
