HH47X蝶式緩閉止回閥

【產品型號】: HH47X-10/16Q

【通徑】: DN100-DN2000

【公稱壓力】: PN10/16

【適用溫度】: 0℃～80℃

【適用介質】: 水、油品等

【閥體材質】: 球墨鑄鐵QT450

應用領域：

市政建設 水處理電力給排水

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 止回閥

更新時間：2021-11-22 15:11:03

產品介紹

產品優點

零部件精度有保障

所有零部件均采用精密數控機床加工，確保產品精度；
緩閉系統性能優良

緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關后緩閉，可防止破壞性水錘；
零部件可根據工況選配材質

有橡膠軟密封及不銹鋼硬密封可選，啟閉平穩，無振動，無噪音，閥板及其他零部件也可根據工況選配材質；
閥軸摩擦小

閥軸采用自潤滑式套筒軸承支撐，減少摩擦和扭矩；
阿克蘇環氧樹脂噴涂

采用世界品牌阿克蘇環氧樹脂噴涂，噴涂厚度達250um；
出廠前嚴格試壓

每臺閥門出廠必須按照國家標準試壓，不合格產品絕不出廠。

產品介紹

蝶式緩閉止回閥主要用于工業供水、污水處理廠的水泵出口處，防止管網中介質逆流，自動消除破壞性水錘，從而保證水泵和管路不受損壞。該閥門具有體積小、結構簡單、流體阻力小、運行平穩、緩沖性能好等特點，特別適合大口徑管路系統。

產品參數

相關產品

執行標準	名稱	設計及制造	結構長標準	法蘭連接標準	試壓標準
執行標準	參照標準	GB/T 12238	GB/T 12221	GB/T 17241.6	GB/T 13927

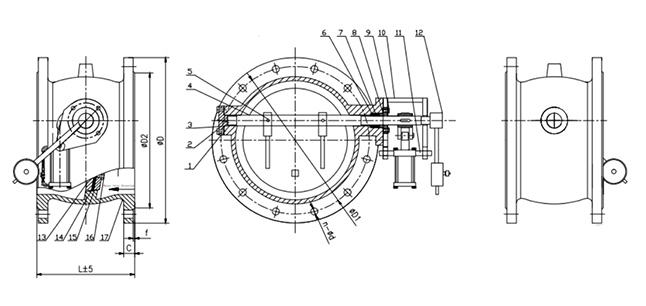

主要零部件信息	名稱	17-閥體	13-閥板	4-閥軸	14-密封
主要零部件信息	材質及說明	QT450-10	QT450-10	2Cr13	EPDM
尺寸信息	公稱尺寸			PN10
	DN	NPT	L	D1	n-d
	100	4''	190	180	8-φ19
	125	5''	200	210	8-φ19
	150	6''	210	240	8-φ23
	200	8''	230	295	8-φ23
	250	10''	250	350	12-φ23
	300	12''	270	400	12-φ23
	350	14''	290	460	16-φ23
	400	16''	310	515	16-φ28
	450	18''	330	565	20-φ28
	500	20''	350	620	20-φ28
	600	24''	390	725	20-φ31
	700	28''	430	840	24-φ31
	800	32''	470	950	24-φ34
	900	36''	510	1050	28-φ34
	1000	40''	550	1160	28-φ37
	1200	48''	630	1380	32-φ40
	1400	56''	710	1590	36-φ43
	1600	64''	790	1820	40-φ49
	1800	72''	870	2020	44-φ49
	2000	80''	950	2230	48-φ49

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
