D671X-16對夾氣動蝶閥

【產品型號】: D671X-16

【通徑】: DN40-350

【公稱壓力】: PN1.0/1.6MPa

【適用溫度】: 0----80°C

【適用介質】: 淡水、污水、海水、弱酸堿性介質等

【閥體材質】: 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼等

應用領域：

市政建設 水處理電力給排水水利工程

新型蝶閥閥體專利：CN201520267217.9

蝶閥外觀專利：CN201830771212.9

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 電/氣動蝶閥

更新時間：2022-03-14 15:06:36

產品介紹

產品優點

小巧輕便

小巧輕便，容易拆裝、維修，可在任意位置安裝。
結構簡單

結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
調節性能好

流量特性趨直線，調節性能好。
密封性好

密封性好，帶壓?jiǎn)㈤]5萬次以上仍保持零泄漏。
密封件可更換

密封件可更換，且密封可靠達到雙向密封。

產品介紹

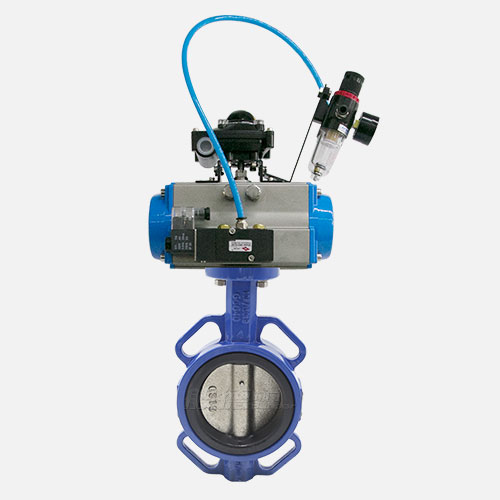

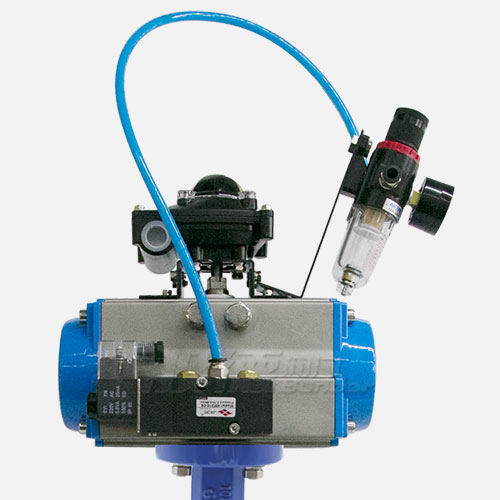

般德閥門公司生產的D671X-16對夾氣動蝶閥（帶三聯件），在對夾蝶閥上面配上氣動執行器。它的優點在于，氣動執行器的執行速度相對較快，不需要工人親力親為，很大程度上節約了人力資源和時間。氣動對夾蝶閥可用于現場要求空間比較窄、管道距離較短的場合。蝶閥體內無連桿、螺栓等、工作可靠、使用壽命長，可以多工位安裝，不受介質流向影響。D671X寬邊對夾氣動蝶閥廣泛地應用到冶金、電力、石油、化工、空氣以及給排水等腐蝕性介質的管道上，是調節流量和截?cái)嗔黧w的裝置。

產品參數

相關產品

對夾氣動蝶閥參數信息

閥門執行標準	名稱	設計及制造	結構長度	試壓標準	上法蘭尺寸	側法蘭尺寸
閥門執行標準	參照標準	GB/T 12238	GB/T 12221	GB/T 13927-2008	ISO 5211	CLASS150/PN6/PN10/PN16/5K/10K/TABLED/TABLE
主要零部件信息	名稱	閥體	閥板		閥座		閥桿
主要零部件信息	材質	鑄鐵/球墨鑄鐵/不銹鋼	球墨鑄鐵/不銹鋼		乙丙橡膠/四氟乙烯		不銹鋼

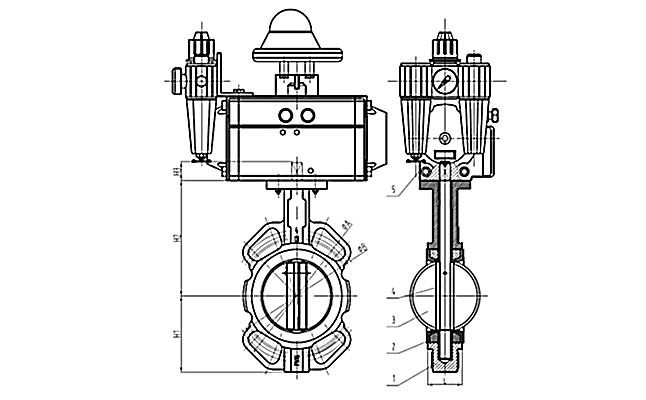

D71X-10尺寸信息	DN	IN	H1	H2	H3	ΦA	ΦB	L
	40	1.5"	65	128	32	110	95	33
	50	2"	75	129	32	125	105	43
	65	2.5"	82	136	32	145	127	46
	80	3"	99	153	32	160	145	46
	100	4"	110	167	32	190.5	165	52
	125	5"	125	193	32	216	200	56
	150	6"	145	209	32	241.3	225	56
	200	8"	170	251	40	298.4	280	60
	250	10"	210	280	45	361.9	350	68
	300	12"	240	315	45	431.8	400	78
	350	14"	260	348	45	476.2	445	78

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
