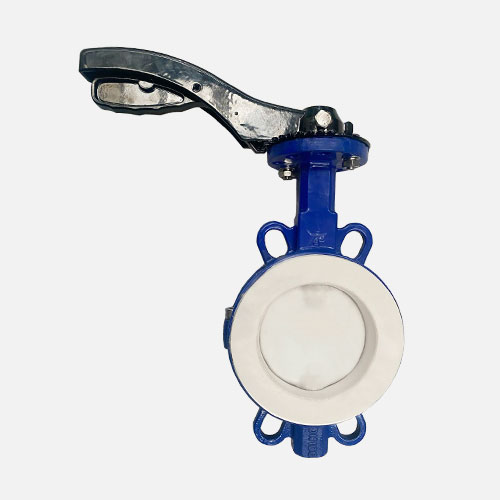

手柄襯氟對夾蝶閥D71F4-16C

【產品型號】: D71F4-16C

【通徑】: DN50-DN150

【公稱壓力】: PN10/16/150LB

【適用溫度】: -20℃～150℃

【適用介質】: 腐蝕性介質

【閥體材質】: 鑄鋼/不銹鋼

應用領域：

市政建設化工水處理石油

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 襯氟蝶閥

更新時間：2023-11-04 09:44:48

產品介紹

產品優點

閥體

閥體為精密鑄造閥體，材質WCB達標、外觀精細，每批鑄件都有爐號標志，方便生產跟蹤 ,保材質檢驗；
閥座

閥座采用整體模壓成型后再機加工成型、確保精度，保證了密封性；
密封副

密封副為FEP/FEP或其它材料組合，摩擦系數小，啟閉力矩低；
填料

填料采用PTFE材質，密封性能好，維修更換方便；
一體結構

蝶板與閥桿設計為一體結構，可以防止由管路壓力波動造成內件沖出閥體的可能有性，結構緊湊，使用安全。
彈性密封

四級（蝶板圓周、軸頭端面、閥軸徑向、閥座）加載彈性密封，保證了閥門內、外的零泄露；
環氧樹脂靜電噴涂

閥體采用環氧樹脂靜電噴涂，噴涂厚度達到250μm。

產品介紹

襯氟蝶閥是采用氟塑料襯里層的蝶閥，閥體內和閥板上襯聚四氟，使介質和閥體閥板隔離，達到防腐的效果，具有極高的化學穩定性，適用于強腐蝕性化學介質；襯氟蝶閥可配電動、氣動執行器，可實現智能型（調節型）和開關型。具有功能強、體積小、重量輕，性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。

產品參數

相關產品

其他可選配置	名稱	閥體	里襯密封	蝶板	驅動
其他可選配置	材質及說明	WCB/CF8/ CF8M/CF3M	FEP/PFA/PTFE	WCB/CF8/ CF8M/CF3M	手柄/蝸輪/電動/氣動

名稱	設計及制造	結構長度	試壓標準	法蘭標準
參照標準	GB/T 12238 API609	GB/T 12221 API609	GB/T 13927 API598	HG/T 20592 ASME B16.5 ASME B16.47-A

名稱	閥體	閥板	閥桿	手柄
材質及說明	WCB+F46/PFA/PTFE	WCB+F46/PFA/PTFE	2Cr13	DI/304/鋁合金

SIZE			PN10/16		150LB
DN	NPS	L	ΦD1	n-Φd	ΦD1	n-Φd
50	2''	43	125	4-18	120.7	4-19
65	2 1/2''	46	145	8-18	139.7	4-19
80	3''	46	160	8-18	152.4	4-19
100	4''	52	180	8-18	190.5	8-19
125	5''	56	210	8-18	215.9	8-23
150	6''	56	240	8-22	241.3	8-23

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
