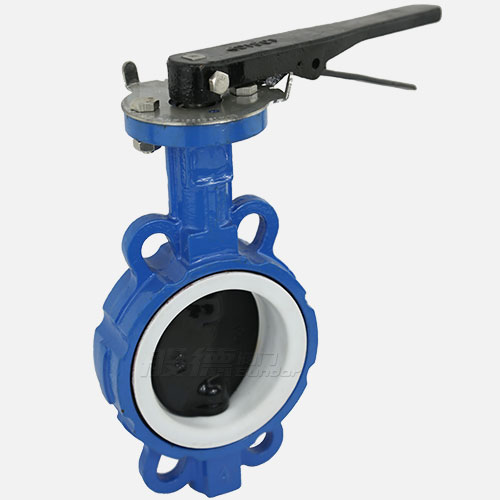

D71F包膠板四氟密封蝶閥

【產品型號】: D71F-10

【通徑】: DN50-200

【公稱壓力】: 0.6-1.6MPa

【適用溫度】: ≤150°C

【適用介質】: 淡水、污水、海水、強酸堿及有機溶劑等

【閥體材質】: 球墨鑄鐵、鑄鋼、不銹鋼等

應用領域：

市政建設 化工水處理電力石油給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 襯氟蝶閥

更新時間：2017-12-02 15:04:22

產品介紹

產品優點

結構簡單

結構簡單緊湊，重量較輕，便于裝拆和維修。
啟閉迅速

操作扭距較小，轉90°啟閉輕便迅速。
節能效果好

流阻小，流量特性近似傾斜直線，節能效果好。
零泄漏

密封件可以更換，雙向密封零泄漏，密封性能可靠。

產品介紹

D71F包膠板四氟密封蝶閥：對夾式襯四氟蝶閥是為了適應一些具有強酸、強堿的腐蝕性環境，石油、化工、食品等多個特殊領域的需要，使用聚四氟乙烯制成的閥體，具有很強的防腐效果。在常規條件下可以替代不銹鋼閥體。般德閥門生產的D71F包膠板四氟密封蝶閥具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。該產品作為一種用來實現管路系統通斷及流量控制的元件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。

產品參數

相關產品

D71F包膠板四氟密封蝶閥參數信息

閥門執行標準	名稱	設計制造		結構長度		試壓			上法蘭尺寸
閥門執行標準	參照標準	GB/T 12238		GB/T 12221		GB/T 13927-2008			ISO 5211
主要零部件信息	名稱	閥體		閥軸		閥座			蝶板
主要零部件信息	材質	DI		410		聚四氟乙烯			DI/橡膠

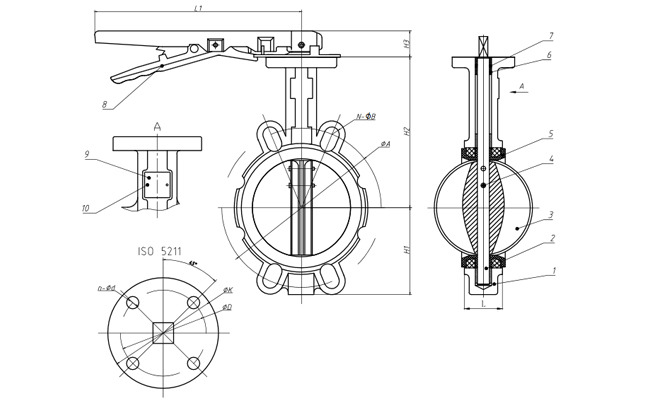

尺寸信息	DN	IN	H1	H2	H3	∅A	N-∅B	L	∅K	∅D	n-∅d
	50	2"	76	162	31	120	4-∅19	43	65	50	4-∅8
	65	2.5"	89	175	31	140	4-∅19	46	65	50	4-∅8
	80	3"	95	181	31	150	4-∅19	46	65	50	4-∅8
	100	4"	114	200	31	175	4-∅19	52	90	70	4-∅10
	125	5"	127	213	31	210	4-∅23	56	90	70	4-∅10
	150	6"	140	225	31	240	4-∅23	56	90	70	4-∅10
	200	8"	177	260	38	290	4-∅23	60	125	102	4-∅12
	250	10"	203	292	80	355	4-∅25	68	125	102	4-∅12

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
