D81X溝槽蝶閥

【產品型號】: D81X-16Q

【通徑】: DN50-DN200

【公稱壓力】: PN16

【適用溫度】: 0~80℃

【適用介質】: 水

【閥體材質】: 球墨鑄鐵

應用領域：

市政建設 水處理

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 其他蝶閥

更新時間：2022-02-10 14:36:06

產品介紹

產品優點

球墨鑄鐵QT450-10閥體

球墨鑄鐵QT450-10材質，球化率3級，抗拉強度450MPa，延展率10%以上，可提供材質報告；
高彈性EPDM橡膠閥座

高彈性EPDM橡膠，含膠率50%，拉伸強度16.1MPa，經仿真啟閉實驗1萬次以上無泄漏；
無銷閥軸

閥軸由采用無銷設計，易于安裝和拆卸；
防吹出設計

閥軸上端設有卡簧槽，防止閥軸使用過程中吹出，提高安全性；
閥軸可實現自密封

閥軸密封采用無油軸承與填料結合結構，實現自密封；
出廠前試壓檢測

每臺閥門出廠前均按照國家標準進行試壓檢測，確保合格。

產品介紹

溝槽蝶閥采用溝槽卡箍接洽和相應的管件安置管路，安裝時只需機械組裝，無須焊接，沒有明火，因此，沒有焊渣混濁管路，對禁火情況條件下的動工，尢為適宜。溝槽式卡箍接洽連結所占空間約為法蘭的70%，并且重量輕、螺栓數目少、安置方便。

產品參數

相關產品

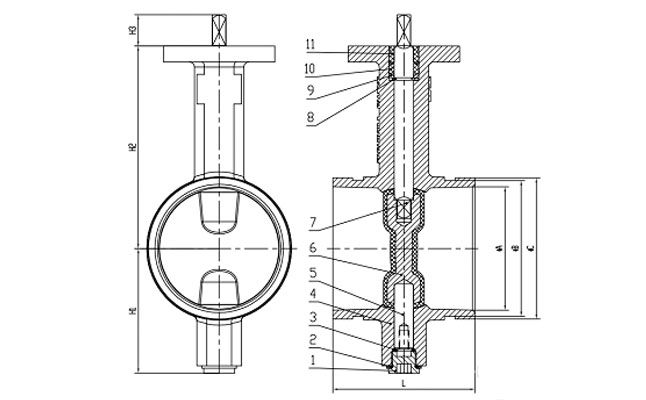

名稱	設計與制造標準		試壓標準	連接尺寸
參照標準	GB 5135.6		GB 5135.6	GB 5135.11
名稱	4-閥體		6-蝶板	7-閥軸
材質及說明	QT450		QT450+EPDM	2Cr13
DN	NPS（英寸）	L	φA	φB	φC
50	2''	90	50	57	60.3
65	2 1/2''	97	61	69	73
80	3''	97	78	85	88.9
100	4''	116	101	110	114.3
125	5''	134	127	137	141.3
150	6''	134	150	164	168.3
200	8''	148	202	214.4	219.1

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
