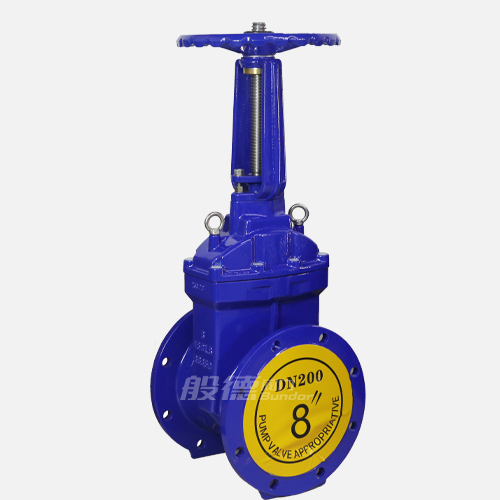

Z41X-16Q明桿軟密封閘閥

【產品型號】: Z41X-150LB

【通徑】: DN50-DN600

【公稱壓力】: Class150

【適用溫度】: -20～120℃

【適用介質】: 淡水、污水、海水、弱酸堿、空氣、蒸汽等

【閥體材質】: 球墨鑄鐵

應用領域：

市政建設水處理給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 閘閥 > 軟密封閘閥

更新時間：2017-11-11 09:29:27

產品介紹

產品優點

球墨鑄鐵精密鑄造，不易拉裂、凍裂

閥體采用球墨鑄鐵材料進行精密鑄造，不易拉裂、凍裂；不會因運輸、碰撞、安裝而造成斷裂等現象。
特殊工藝噴涂閥體，有效防止腐蝕生銹

閥體內外采用粉沫環氧樹脂靜電涂裝，噴涂厚度達到250μm，有效防止閥體與介質接觸造成的腐蝕與生銹，并可用于污水系統。
閥板由EPDM橡膠整體包覆，密封性能穩定

閥板采用EPDM橡膠進行整體包覆，且橡膠與球墨鑄鐵閘板連接牢靠，不易脫落及彈性記憶佳，從而保證閥門密封性能穩定。
三“O”型環密封圈設計，開關阻力小

閥桿為2Cr13材料并采用三“O”型環密封圈設計?？蓽p少開關時的摩擦阻力，避免介質外漏及可以不停水施工更換密封圈。
黃銅材料的閥桿螺母，開關更順暢

閥桿螺母和定位裝置采用黃銅材料，開關更順暢，避免操作過程中出現的卡阻現象。
層層質檢，保證產品品質

從毛坯到成品包裝出廠每個環節層層質檢。

產品介紹

Z41X明桿彈性軟密封閘閥利用明桿閘板整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良，漏水和生銹的現象，更有效的節約安裝控件。明桿彈性座封閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關,不能作調節和節流。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板。本類閥門在管道中一般應當水平安裝。

產品參數

相關產品

Z41X明桿彈性軟密封閘閥參數信息

閥門執行標準	名稱	設計及制造	結構長度	試壓標準	連接法蘭尺寸
閥門執行標準	參照標準	API 600	ASME B16.10	API 698	ASME B16.5

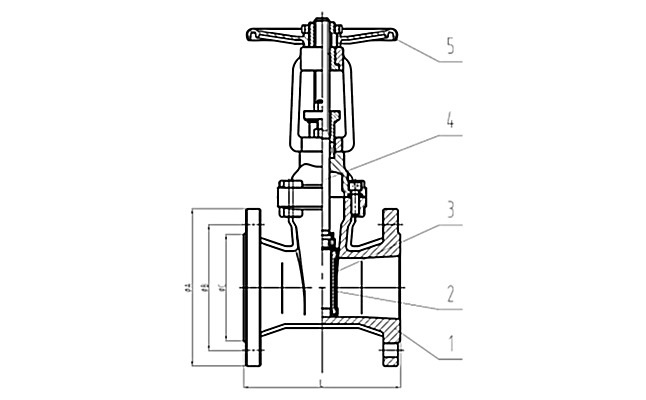

主要零部件信息	名稱	1-閥體	2-閥座密封	3-閥瓣	4-閥軸	5-手輪
主要零部件信息	材質	球墨鑄鐵DI	EPDM	球墨鑄鐵DI+EPDM	2Cr13	DI
尺寸信息	公稱尺寸		結構長度	Class150
	DN	NPS（英寸）	L	ΦA	ΦB	ΦC
	50	2''	178	150	120.7	92.1
	65	2 1/2''	190	180	139.7	104.8
	80	3''	203	190	152.4	127
	100	4''	229	230	190.5	157.2
	125	5''	254	255	215.9	185.7
	150	6''	267	280	241.3	215.9
	200	8''	292	345	298.5	269.9
	250	10''	330	405	362	323.8
	300	12''	356	485	431.8	381
	350	14''	381	535	476.3	412.8
	400	16''	406	595	539.8	469.9
	450	18''	432	635	577.9	533.4
	500	20''	457	700	635	584.2
	600	24''	508	815	749.3	692.2

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
