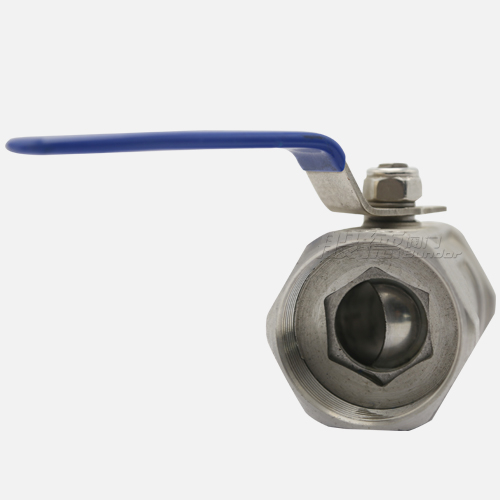

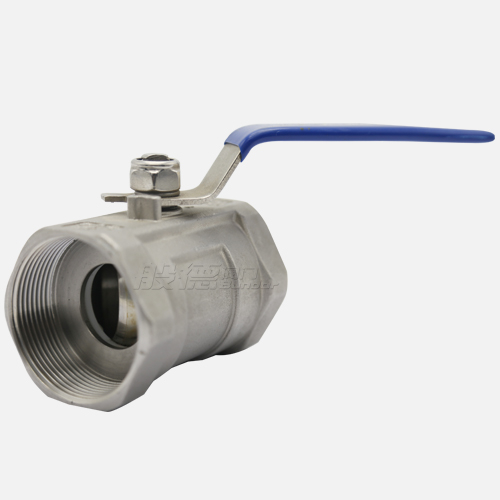

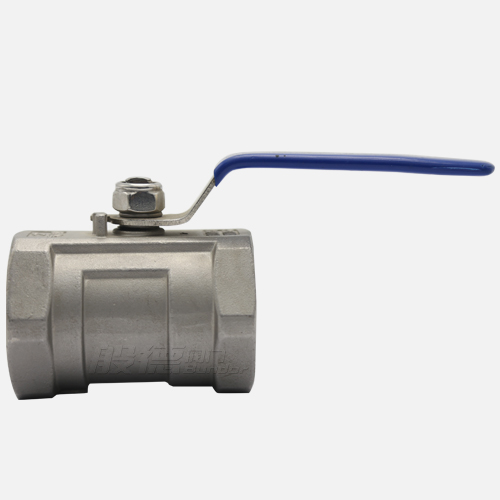

Q11F一片式球閥

【產品型號】: Q11F-16P

【通徑】: DN15-50

【公稱壓力】: 1.0-1.6Mpa

【適用溫度】: -20~120℃

【適用介質】: 水、蒸汽、油品等

【閥體材質】: 不銹鋼

應用領域：

市政建設 水處理電力石油給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 球閥

更新時間：2017-11-14 10:03:48

產品介紹

產品優點

流體阻力小

流體阻力小，其阻力系數與同長度的管段相等。
結構簡單

結構簡單、體積小、重量輕。
緊密可靠

緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
操作方便

操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
維修方便

維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
不侵蝕密封面

在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

產品介紹

Q11F一片式球閥的閥體是一個整體鑄造而成，關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的效果。閥體材質為不銹鋼，該閥門在管路中主要用來做切斷、分配和改變介質的流動方向。

產品參數

相關產品

執行標準	設計制造標準	端部	檢查和試驗標準
執行標準	GB12237-2007	GB/T196-2003	GB13927
主要零部件信息	閥體	球體	密封圈
主要零部件信息	F304	F304	PTFE

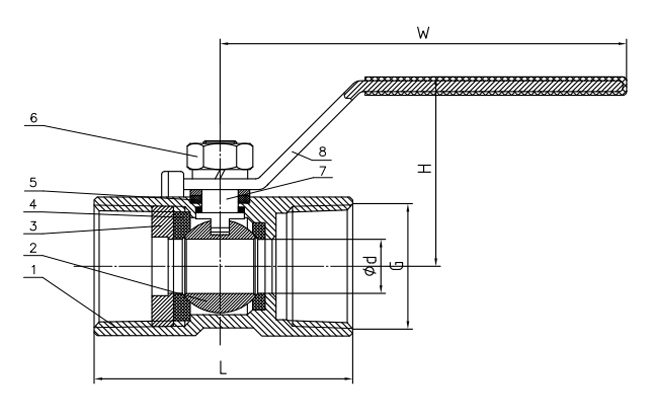

尺寸信息	DN	G	L
	15	1/2”	52
	20	3/4”	56
	25	1”	66
	32	1-4/4”	75
	40	1-1/2”	80.5
	50	2”	93

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
