防火防靜電球閥Q41F-16C

【產品型號】: Q41F-16C

【通徑】: DN15-DN200

【公稱壓力】: PN16

【適用溫度】: -20℃～150℃

【適用介質】: 燃?xì)狻⒂推返?/p>

【閥體材質】: 鑄鋼/不銹鋼

應用領域：

市政建設 化工電力石油

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 球閥

更新時間：2024-09-03 15:54:09

產品介紹

產品優點

精密鑄造

閥體為精密鑄造閥體，二次拋丸處理、外觀精細，材質達標
精密加工

內件數控精密設備加工，保證精度
閥桿防吹出

閥桿防吹出設計，防止閥門關閉時因內部壓力過高而將閥桿吹出，提高閥門的可靠性、穩定性和安全性
閥座達到防火要求

閥座采用軟硬雙重密封設計，到達防火要求；球閥中口法蘭和閥桿密封設計也均符合防火要求
閥桿防靜電

閥桿加裝防靜電裝置設計
球體不銹鋼

球體采用304不銹鋼材質
出廠雙重檢測

每臺閥門出廠均按照國家標準做殼體、密封雙重壓力檢測

產品介紹

防火防靜電球閥可用于天然氣、石油化工、液化氣、城市燃?xì)獾裙艿?，具有防靜電、防火裝置，即在球體與閥桿、閥桿與閥體之間設置導電彈簧，使閥門在開啟過程中產生的靜電能通過所設置的靜電通道傳入管路導入地下，達到清除靜電的目的。而防火裝置，即球閥設計有兩重密封，當軟密封墊因高溫熔化后，閥芯球體再次與軟密封后面設計成直角的硬密封，再次形成密封關系。從而確保系統安全。

產品參數

相關產品

其他可選配置	名稱	閥體	密封	球體	閥桿	驅動	壓力
其他可選配置	材質及說明	WCB/CF3M/CF8/ CF8M	PTFE/RPTFE	201/304/316	2Cr13/304/316	手動/蝸輪/氣動/電動	PN10-PN100 150LB-600LB

其他可選配置	名稱	閥體	密封	球體	閥桿	驅動	壓力
其他可選配置	材質及說明	WCB/CF3M/CF8/ CF8M	PTFE/RPTFE	201/304/316	2Cr13/304/316	手動/蝸輪/氣動/電動	PN10-PN100 150LB-600LB

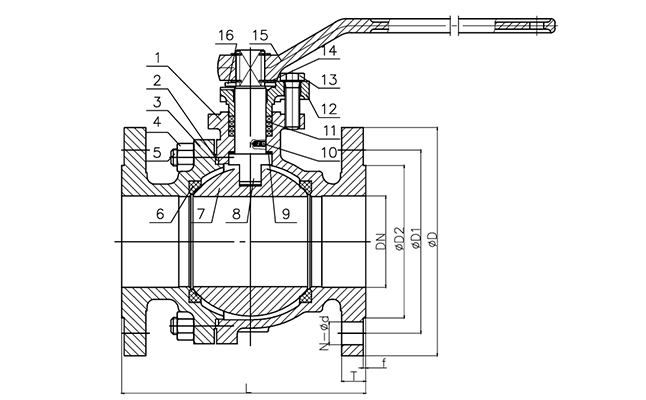

名稱	1-閥體	7-球體	6-閥座	10-防靜電裝置
材質及說明	WCB	304	PTFE	304

DN	NPS	L	ΦD	ΦD1	ΦD2	N-Φd
15	1/2''	130	95	65	45	4-14
20	3/4''	140	105	75	58	4-14
25	1''	150	115	85	68	4-14
32	1 1/4''	165	140	100	78	4-18
40	1 1/2''	180	150	110	88	4-18
50	2''	200	165	125	100	4-18
65	2 1/2''	220	185	145	122	4-18
80	3''	250	200	160	138	8-18
100	4''	280	220	180	158	8-18
125	5''	320	250	210	188	8-18
150	6''	360	285	240	212	8-22
200	8''	400	340	295	268	12-22

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
