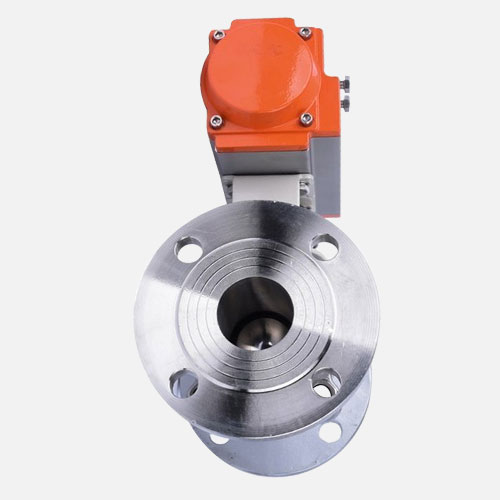

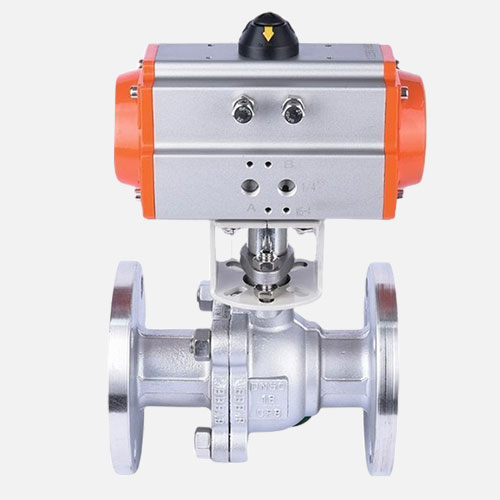

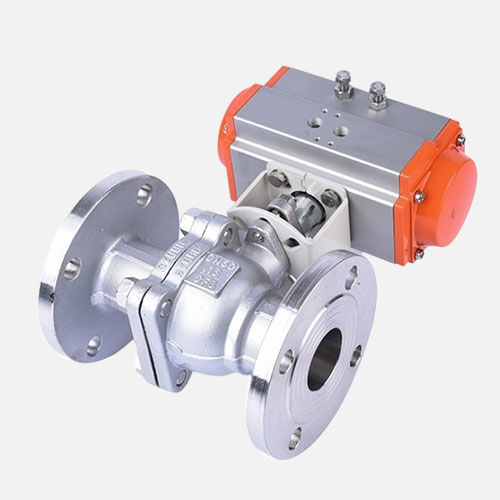

氣動球閥Q641F-16P

【產品型號】: Q641F-16P

【通徑】: DN15-DN300

【公稱壓力】: PN16

【適用溫度】: -20℃～150℃

【適用介質】: 水、蒸汽、油品等

【閥體材質】: 鑄鋼/不銹鋼

應用領域：

市政建設化工水處理電力石油給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 球閥

更新時間：2022-04-18 10:43:29

產品介紹

產品優點

精密鑄造

閥體為精密鑄造閥體，材質達標、外觀精細，無沙眼；
實心重體

閥體均為實心重體；
不銹鋼鍛造

球體為不銹鋼鍛造球體；
防吹出設計

閥桿防吹出設計，提高安全性；
IP67級防護

氣動執行器防護等級達到IP67；
標準壓力檢測

每臺閥門出廠均按照國家標準做壓力檢測。

產品介紹

氣動球閥是球閥配上氣動執行器。氣動執行器的執行速度相對較快，最快的開關速度0.05秒/次，所以通常也叫氣動快速切斷球閥。氣動球閥通常配置各種附件，比如電磁閥、氣源處理三聯件、限位開關、定位器等，以實現就地控制和遠距離集中控制，在控制室里就可以控制閥門的開關，不需要跑到現場或者高空和危險地帶來手動控制，在很大程度上節約了人力資源以及時間，提高安全性。

產品參數

相關產品

名稱	設計及制造	結構長度		試壓標準		法蘭標準
參照標準	GB/T 12237	GB/T 12221		GB/T 13927		JB/T 79

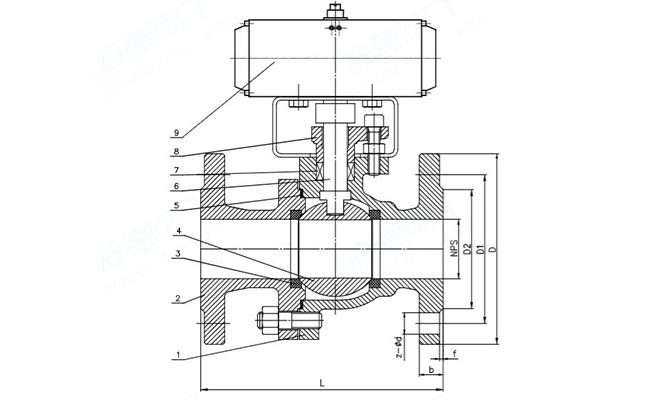

名稱	1-閥體	3-密封	4-球體	6-閥桿	9-氣動頭
材質及說明	CF8	PTFE	304	304	鋁合金
DN	NPS	L	ΦD	ΦD1	ΦD2	Z-Φd
15	1/2''	130	95	65	45	4-14
20	3/4''	140	105	75	55	4-14
25	1''	150	115	85	65	4-14
32	1 1/4''	165	135	100	78	4-18
40	1 1/2''	180	145	110	85	4-18
50	2''	200	160	125	100	4-18
65	2 1/2''	220	180	145	120	4-18
80	3''	250	195	160	135	8-18
100	4''	280	215	180	155	8-18
125	5''	320	245	210	185	8-18
150	6''	360	280	240	210	8-23
200	8''	400	335	295	265	12-23
250	10''	450	405	355	320	12-25
300	12''	620	460	410	375	12-25

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
