軟密封蝶閥的結構是什么樣的？軟密封蝶閥是一種結構非常簡單的閥門，有閥體、閥桿、閥板、閥座，再加上傳動裝置構成。閥體內部為一個圓筒形的通道，里面裝置蝶板。軟密封蝶閥的密封副通常由金屬硬質的材料和非金屬軟質材料構成。這種蝶閥的優勢就在于其閥座使用有一定強度、硬度及耐溫性能的非金屬軟質材料制成，使得蝶閥在關閉時，金屬蝶板通過擠壓非金屬軟質閥座，形成良好的密封性能。vsc般德閥門

vsc般德閥門

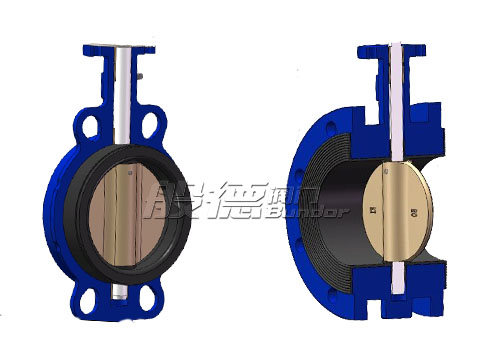

對夾軟密封蝶閥結構圖和法蘭軟密封結構圖vsc般德閥門

軟密封蝶閥的閥座材質有三元乙丙和丁腈兩種橡膠材質，以及聚四氟乙烯氟塑料材質。三元乙丙橡膠適用的介質有鹽類、酸類、金屬涂層溶液、水等，可以適應工作壓力小于2.5Mpa，-50~80℃工作溫度的工況條件。丁腈橡膠適用的介質有水、油品、廢液等，可以適應工作壓力小于2.5Mpa，溫度在-10~90℃的工況條件。聚四氟乙烯適用的介質有耐熱、耐寒、一般化學藥品和溶劑以及大部分的液體，可以適應工作壓力≤1.6Mpa，溫度-196~200℃的工況條件。這三種材質使得軟密封蝶閥擁有優秀的密封性能，但也因?yàn)椴牧媳旧淼南拗?，軟密封蝶閥不能夠在高溫、高壓的環境中使用，另外，軟密封蝶閥密封面材質的耐沖蝕性不如金屬材質，所以使用壽命相對于硬密封蝶閥來說，比較短。vsc般德閥門

軟密封蝶閥結構形式通常為中線型，它有兩種常見的連接方式，對夾式和法蘭式。雖然連接方式不同，但軟密封蝶閥使用方法都是想通的，通過操作傳動裝置，使閥軸旋轉，帶動蝶板運動，來控制閥門的啟閉，蝶板旋轉角度為0-90°。軟密封蝶閥的傳動裝置，也叫驅動裝置，常用的有手柄、渦輪頭、氣動頭、電動頭等。vsc般德閥門

軟密封蝶閥結構簡單，重量輕，是中小口徑閥門中使用較多的產品之一。如果您有軟密封蝶閥的購買需求，歡迎您撥打般德閥門咨詢熱線詢價。vsc般德閥門
