手動蝶閥尺寸及規格

發布時間：2018-05-31 瀏覽次數：

手動蝶閥是使用范圍最廣，數量最多的蝶閥產品，手動蝶閥顧名思義，就是蝶閥的開啟和關閉需要人工手動操作來實現，這也是手動蝶閥區別于氣動、電動蝶閥這類自動閥門的地方。手動蝶閥按照驅動形式往下細分，還可以分為手柄蝶閥和渦輪蝶閥。這篇文章我們來看一看手動蝶閥的尺寸和規格。aUV般德閥門

上面已經提到，手動蝶閥可以分為手柄蝶閥和渦輪蝶閥兩種。所以對于手動蝶閥的尺寸和規格，我們也從這兩種分開來說。以般德閥門的手柄對夾蝶閥和渦輪對夾蝶閥為例，說一下手動蝶閥的尺寸和規格。aUV般德閥門

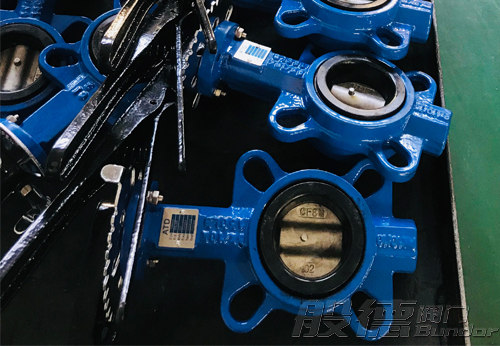

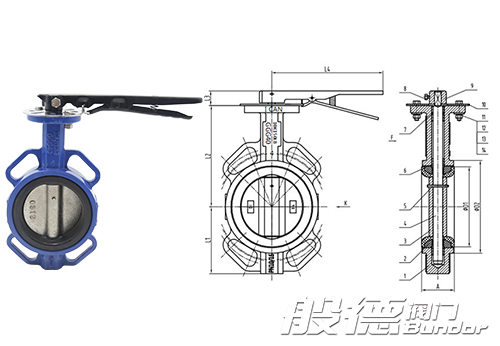

般德手柄對夾蝶閥尺寸規格aUV般德閥門

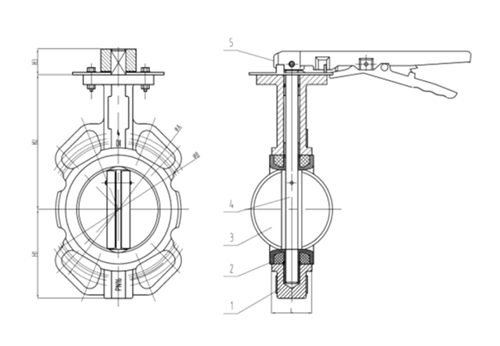

手柄蝶閥尺寸規格 aUV般德閥門

DN	NPS（英寸）	H1	H2	H3	∅A	∅B	L
40	1.5"	65	128	32	110	95	33
50	2"	75	129	32	125	105	43
65	2.5"	82	136	32	145	127	46
80	3"	99	153	32	160	145	46
100	4"	110	167	32	190.5	165	52

注：以上為產品部分參數信息，如需完整參數信息，請點擊在線客服進行咨詢。aUV般德閥門

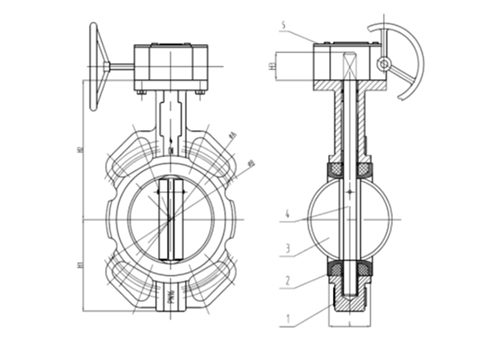

渦輪蝶閥尺寸規格 般德渦輪對夾蝶閥尺寸規格aUV般德閥門

DN	NPS（英寸）	H1	H2	H3	∅A	∅B	L
DN50	2"	75	129	32	125	105	43
DN65	2.5"	82	136	32	145	127	46
DN80	3"	99	153	32	160	145	46
DN100	4"	110	167	32	190.5	165	52
DN125	5"	125	193	32	216	200	56
DN150	6"	145	209	32	241.3	225	56
