本篇文章我們來聊一聊對夾式蝶閥的安裝方法。對夾式是蝶閥的一種連接方式，就是在管道上安裝時，需要用兩片法蘭先將蝶閥夾住，然后與管道上的法蘭相連接。與之對應的就是蝶閥的另一種連接方式，法蘭式。法蘭式蝶閥的安裝將會在以后與大家分享。今天我們主要通過圖文并茂的形式來說說對夾式蝶閥怎么安裝。2Qi般德閥門

2Qi般德閥門

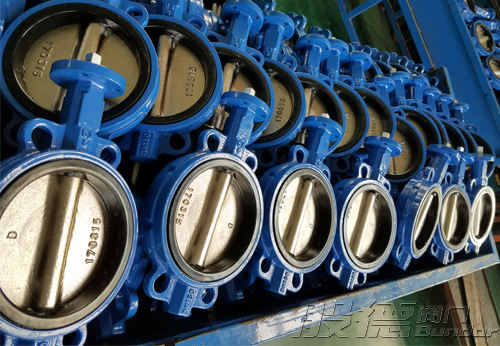

對夾蝶閥安裝圖2Qi般德閥門

對夾式蝶閥的結構比較短小，占用空間小，安裝的時候先用對夾式蝶閥專用法蘭將其固定，然后將固定好的對夾式法蘭放入管道兩端法蘭中間，用螺栓穿過對夾式蝶閥專用法蘭和管道法蘭將其固定，就可實現對管路中流體介質的控制（如果管道上沒有法蘭，則需要將蝶閥專用法蘭焊接在管道上）。對夾式蝶閥占用空間小的特性，讓其特別適合空間狹窄或管道之間距離比較小的場合安裝使用。2Qi般德閥門

對夾式蝶閥的具體安裝步驟流程如下：2Qi般德閥門

1、將對夾式蝶閥放置于預安裝的兩片對夾蝶閥專用法蘭之間，注意將法蘭螺栓孔與蝶閥閥體圓孔對齊。2Qi般德閥門

2Qi般德閥門

2、將螺栓和螺母插入法蘭孔將閥體與法蘭連接，校正一下法里面的平整度，但注意不要把螺栓螺母擰的過緊。2Qi般德閥門

2Qi般德閥門

3、將法蘭焊接在管道上，這一步要采用點焊的方式。2Qi般德閥門

2Qi般德閥門

4、先把對夾式蝶閥取下移出。2Qi般德閥門

2Qi般德閥門

5、再將兩片法蘭完全焊在管道上，完成固定。2Qi般德閥門

2Qi般德閥門

6、等法蘭與管道的焊接處冷卻之后，再講對夾式蝶閥安裝進去。此時注意要將蝶板打開一些。2Qi般德閥門

2Qi般德閥門

7、再一次對蝶閥的安裝位置做一個校正，擰緊螺栓，但要注意不要擰的過緊。2Qi般德閥門

2Qi般德閥門

8、將蝶閥蝶板完全打開，保證蝶閥的蝶板可以自由啟閉，能自由開閉。2Qi般德閥門

2Qi般德閥門

9、再一次將螺栓交叉，均衡的擰緊；2Qi般德閥門

2Qi般德閥門

10、以上步驟完成，再一次對蝶閥的啟閉做一個測試，確保閥門可以自由的開關。2Qi般德閥門

以上就是蝶閥安裝步驟介紹，在此還要還給所有采購蝶閥的朋友說一下，對夾式蝶閥在安裝之前，搬運要注意，不能隨意的磕碰。在安裝之后，非專業人員，不要隨便的拆卸。2Qi般德閥門
