在小編日常接到的詢盤中，經常會碰到這樣一種情況，客戶只說我想要多大口徑的蝶閥，但具體問到他需要哪種型號的蝶閥產品時，說不上來。在這里小編提醒一句，其實蝶閥的型號也是我們給您報價的一個重要信息之一。蝶閥型號里面包含了很多內容，包括蝶閥的傳動方式、連接方式、結構形式、密封面材料、工作壓力甚至包括閥體的材料。為方便客戶在進行閥門采購時對蝶閥有更多的認知，本篇文章般德閥門為您介紹蝶閥型號表示方法，希望對您有所幫助。FJc般德閥門

FJc般德閥門

FJc般德閥門

蝶閥型號表示方法：FJc般德閥門

蝶閥型號按照順序由附加代號+編制代號+傳動方式代號+連接形式代號+結構形式代號+密封材料代號+工作壓力等級表示+閥體材質代號組成。具體每一個代號的表示方法如下：FJc般德閥門

常見附加代號有BD保溫蝶閥、SD伸縮蝶閥、TLD脫硫蝶閥、DKS快速蝶閥、FDBD方形百葉蝶閥。根據蝶閥的類型在型號前面添加，如SD41X，就是代表是法蘭伸縮蝶閥。FJc般德閥門

代表蝶閥類型的代號是字母：D；FJc般德閥門

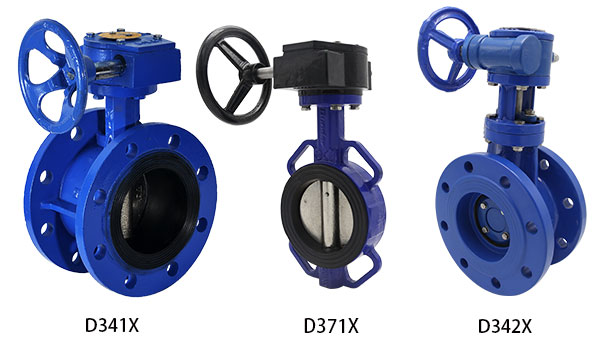

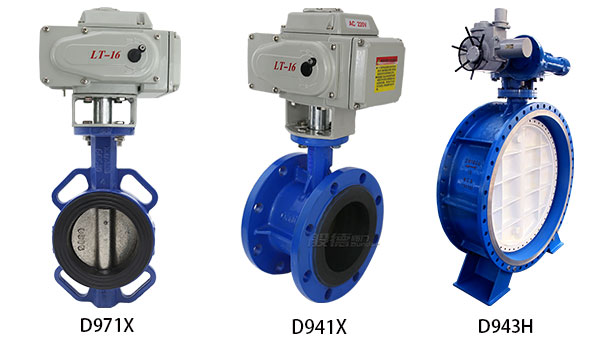

常見傳動方式代號有：手動（省略不寫）、渦輪傳動代號3、氣動代號6、電動代號9；FJc般德閥門

常用的連接形式代號有：法蘭連接代號4、對夾式連接代號7、焊接代號6、內螺紋代號1、卡箍連接代號8；FJc般德閥門

蝶閥的結構形式代號有：1代表中線型、2代表雙偏心、3代表三偏心；FJc般德閥門

常見密封面材料代號： X-橡膠、F-聚四氟乙烯、H-不銹鋼、J-襯膠、T-銅合金、Y-硬質合金、W表示閥體直接加工；FJc般德閥門

壓力等級表示：國內常用到的壓力等級有PN1.0Mpa（10公斤）、PN1.6mpa（16公斤）、PN2.5mpa（25公斤）、PN4.0mpa（40公斤）、其中PN代表是國內壓力的代號，MPA是壓力的單位，1公斤=0.1Mpa；FJc般德閥門

常用閥體材質代號有：鑄鋼-C、鑄鐵-Z、球墨鑄鐵-Q、不銹鋼304-P、不銹鋼316-R；FJc般德閥門

以上對蝶閥型號組成部分的代號做了詳細說明，如果您還不太了解，下面咱們舉例說明。FJc般德閥門

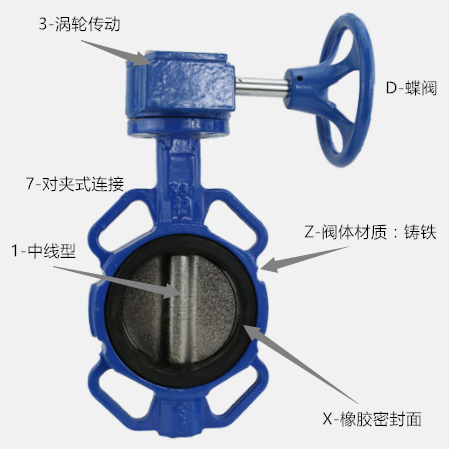

蝶閥型號表示方法舉例說明：D371X-16Z對夾式渦輪蝶閥FJc般德閥門

FJc般德閥門

D：表示蝶閥；   3：表示傳動方式為渦輪傳動；   7：表示連接方式為對夾式；   1：表示結構形式為中線型；   FJc般德閥門

X：表示密封面材料為橡膠；   16：表示公稱壓力為1.6MPa；   Z：表示閥體材料為鑄鐵。FJc般德閥門
