蝶閥

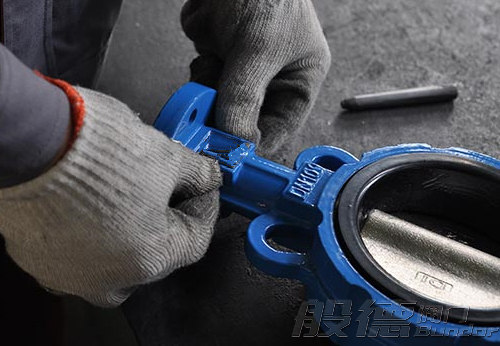

蝶閥是工業生產管路系統最常用到的閥門之一,組成部分主要有閥體、閥座、閥桿、蝶板和傳動裝置。蝶閥的種類很多,分類方式也是多種多樣。按連接形式可以有對夾蝶閥、法蘭蝶閥和焊接蝶閥等。按驅動形式又可以分為手柄蝶閥、渦輪蝶閥、氣動蝶閥、電動蝶閥等等。類似的分類方式還有很多,這里就不一一描述。雖然有著不同的分類方式,但蝶閥的工作原理卻是相通的。
蝶閥的工作原理:
蝶閥是通過操作傳動裝置來旋轉閥桿,同時閥桿又帶動蝶板轉動來實現開啟和關閉的。在蝶閥的閥體圓柱形通道內,圓盤形蝶板連通著閥桿,閥桿旋轉會帶動蝶板旋轉來做流量控制,旋轉角度為0度~90度之間,當?shù)逍D到達90度,蝶閥在管道中即處于全開位置,此時只有蝶板的厚度是流體經過的唯一阻力,流阻非常小,同時當?shù)逍D角度在0-90之間時,可以用來調節介質流量。
蝶閥的特點:
1.蝶板的設計采用流線型,最大限度的減小了流體阻力,也提高了閥門的工作效率,節能又高效。
2.蝶閥的閥體強度足夠大,有很強的抗震能力。
3.閥桿采用通桿結構,使用更加安全,蝶閥在啟閉時,閥桿只旋轉不升降,這樣閥桿的填料處就不易被破壞,保證了密封性。另外,為了避免閥桿與蝶板連接處意外斷裂,閥桿崩出發生危險,特意將閥桿與蝶板錐銷固定,并在閥桿外伸端做了防沖出型設計。
4.連接方式多種多樣,有法蘭連接、對夾連接、焊接等。滿足不同用戶不同的工況需求。
5.驅動方式多種多樣,可以配備手柄、渦輪傳動、電動、氣動、液動等不同的執行機構,用戶可以根據工況要求任意選擇。
