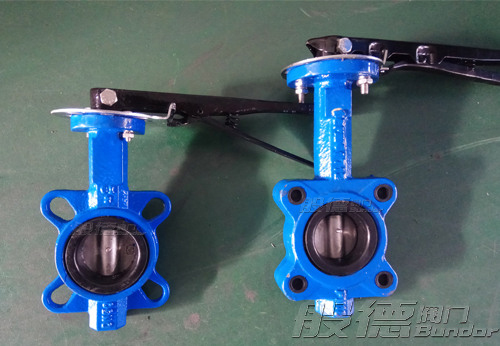

中線對夾蝶閥1OX般德閥門

中線對夾蝶閥的特征：1OX般德閥門

中線對夾蝶閥按用途和結構可以分為兩大類：密封型蝶閥和非密封型蝶閥。在了解這兩種蝶閥產品之前，我們需要對蝶閥的特征有一個大致了解。1OX般德閥門

蝶閥的名稱來源于翼狀結構的蝶板，它的運行方式就是蝶板在蝶閥閥體的圓柱形通道內，繞著其蝶板軸線或蝶板外的軸線旋轉90°，完成蝶閥的啟閉。中線對夾蝶閥的用途，在石油、化工、城市燃?xì)狻⒊鞘泄?、水處理等一般工業中，起著切斷和調節作用；同時在熱電站的冷凝器及冷卻水系統中也有應用。1OX般德閥門

中線對夾蝶閥的密封副可以采用橡膠、氟塑料這樣的彈性材料，而軟密封蝶閥也通常都是中線式的。對于彈性密封來說，密封圈可以鑲嵌在蝶閥閥體通道內，也可以鑲嵌在蝶板周邊。當用作切斷閥時，軟密封中線蝶閥的密封性能可以達到FCI70-2;2006(ASME B16•104)VI級，大大優于金屬密封副。但軟密封中線對夾蝶閥有一個局限性，就是受到密封副材質的影響閥門不耐高溫，有使用溫度的限制。1OX般德閥門

密封型中線對夾蝶閥和非密封型中線對夾蝶閥：1OX般德閥門

1、  密封型中線對夾蝶閥，這種蝶閥在關閉時能夠保證完全密封，在管路中可以做切斷用。密封圈通常采用橡膠和氟塑料。不過現在出現的偏心金屬密封蝶閥和無法蘭蝶閥也可以實現良好密封和雙向密封。1OX般德閥門

2、  非密封型中線對夾蝶閥，在關閉狀態時不能保證絕對的密封，但泄漏量仍然應該符合ISO標準的B、C、D級別，或符合FCI 70-2;2006(ASME B16•104) ⅡⅢⅣⅤ級，這種蝶閥只適合在管道中做調節使用或密封要求不嚴的管道中使用。密封副材料通常采用的是金屬。1OX般德閥門

中線對夾蝶閥的閥體形式可以為單法蘭式，無法蘭式或U形截面式。未來蝶閥的技術也將適應大口徑，高壓力，寬溫度范圍，使蝶閥的技術再達到更高一個水平。1OX般德閥門
