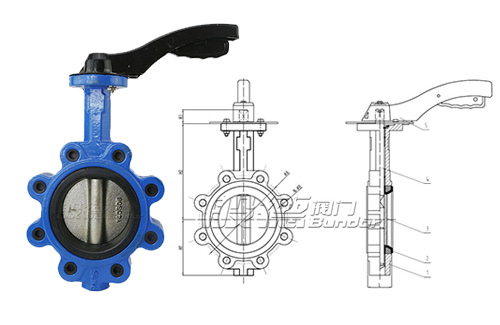

凸耳對夾式蝶閥和支耳對夾式蝶閥是同一種閥門形式，只是叫法不同，具有連接兩端管道距離短的優點。這里的“耳”是指把閥門把兩端管道法蘭用金箍連接。凸耳對夾式蝶閥是按照連接方式來區分的蝶閥，凸耳與對夾同為連接方式。蝶閥的連接方式還有：法蘭式蝶閥、焊接式蝶閥等。小口徑的對夾蝶閥有些是有凸耳有些是沒有的，根據每家廠家的外觀設計決定。但口徑大的對夾蝶閥一般都有凸耳。我們一起來看看凸耳對夾式蝶閥怎么安裝：cKr般德閥門

1、凸耳對夾式蝶閥與管道安裝時兩邊法蘭用螺栓各自安裝，這樣使閥體及閥體密封面沒有受到螺栓的擠壓作用，對密封壽命有好處，cKr般德閥門

2、凸耳式可以很容易的安裝在放料位置。cKr般德閥門

3、凸耳式的螺栓比較短，不用穿過整個閥體。避免了因閥門螺栓比較長，產生的蠕變大，容易泄露的缺陷。cKr般德閥門

凸耳對夾式蝶閥使用螺栓長度=標準的螺栓長度+螺母長度+蝶閥厚度+彈墊厚度+平墊的厚度+一點裕量，一般螺栓長度根據配套法蘭計算。該蝶閥的螺栓孔與螺紋匹配，采用全螺紋雙頭螺栓安裝，其中一側螺母拿掉，將螺栓扭進閥門的螺栓孔，然后緊固螺母。凸耳式蝶閥上面有兩種孔，有通孔的也有內螺紋的。如果是通孔，螺栓就長，貫穿過去。它的作用是用來安裝的時候定位閥門管道同軸，簡單說，有了這幾個孔安裝會方便很多。閥門是通過螺栓將兩片法蘭相互收緊產生夾緊力被固定的。需要提示的是，一個法蘭有八個孔但閥門不一定有八個孔，一般多見的是四個孔，也有兩個的。內螺紋的，螺栓短一些，閥門兩側分別安裝。這樣的閥門正確的應該稱為單夾閥門，因?yàn)椋@樣的閥門一般都是裝在管道末段。這個時候管道就只有一片法蘭，閥門通過螺栓與閥門上的螺紋孔之間產生的緊固力被固定在管道上面。一般凸耳式的所有孔都是用螺紋孔的，只有在客戶的要求下，才會用通孔。cKr般德閥門
