蝶閥結構上的不同區分出了四類蝶閥，分別為：同心蝶閥，單偏心蝶閥，雙偏心蝶閥還有三偏心蝶閥。這個偏心是什么概念呢？如何決定何時用同心蝶閥，何時用單偏心蝶閥，何時用雙偏心蝶閥和三偏心蝶閥呢？很多用戶并不是特別清楚。我們不妨一起來做個分享。w9N般德閥門

w9N般德閥門

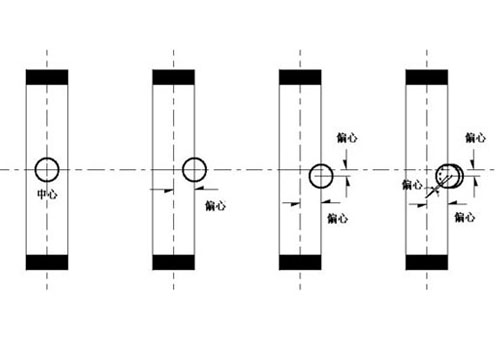

同心蝶閥、雙偏心蝶閥和三偏心蝶閥結構示意圖w9N般德閥門

同心蝶閥，單偏心蝶閥，雙偏心蝶閥和三偏心蝶閥反映的其實是一個啟閉越來越省力，密封面磨損越來越小的過程。通過對蝶閥閥板轉軸位置的設置，改變蝶閥的密封和開啟狀態。在同等條件下，閥門在各個開度下受到扭力一個比一個大。閥門在開啟時閥板與密封脫離所需要的轉角，一個比一個小。w9N般德閥門

同心蝶閥的結構特征是閥桿軸心、蝶板中心、閥體中心在同一位置上。一般的，原則上能使用同心蝶閥就盡量使用同心蝶閥。因?yàn)橥牡y無論是結構上還是操作上密封性都要求不高，屬于常規產品。為克服擠壓、刮擦、保證密封性能，同心蝶閥的閥座基本上采用橡膠或聚四氟乙烯等彈性材料，是軟密封蝶閥。這使同心蝶閥在使用上受到了溫度的限制。為了解決同心蝶閥的蝶板與閥座的擠壓?jiǎn)栴}，還產生了單偏心蝶閥。其結構特征為閥桿軸心偏離了蝶板中心。w9N般德閥門

雙偏心蝶閥是運用最廣的。其結構特征為在閥桿軸心既偏離蝶板中心、也偏離閥體中心。偏離了兩個中心位置所以叫雙偏心蝶閥。雙偏心蝶閥很多都是線密封，關閉密封面時碟板與閥座之間產生摩擦，密封效果非常好。具有面積小，壓強大的特點。閥門被開啟后蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現象、減輕了開啟阻距、降低了磨損、提高了閥座壽命。w9N般德閥門

三偏心蝶閥在雙偏心蝶閥的基礎上又進行了第三次偏心，密封副的形狀不是正錐，而是斜錐。多為短距力和面密封。三偏心蝶閥的閥桿軸是一個三段軸式結構，此三段軸式閥桿的兩段軸段同心，而中心段軸中心線與兩端軸線偏離一個中心距，蝶板就安裝在中間軸段上。這樣的偏心結構使得蝶板在全開位置時成為雙偏心狀，而在蝶板轉動到關閉位置時則成為單偏心狀。由于偏心軸的作用，在接近關閉時，蝶板向閥座的密封錐面內移進一個距離，蝶板與閥座的密封的密封面相吻合達到可靠的密封性能。彌補了硬密封則密封差，軟密封的密封效果好卻不耐高溫的矛盾。w9N般德閥門

具體何時用同心蝶閥，何時選雙偏心蝶閥或三偏心蝶閥，主要還是看使用習慣和預算。如果不是極端的工況，一般能夠選擇同心蝶閥則盡量選用同心蝶閥。因?yàn)橥牡y結構簡單，價格相對經濟。w9N般德閥門
