Q11F是什么球閥
發布時間：2021-01-14 15:02:09
問：Q11F是什么球閥？Q11F型號表示是什么意思？
般德閥門：根據《閥門型號編制方法》的規定：
Q表示球閥；第一個1表示內螺紋連接；第二個1表示直流通道；F表示密封材質為氟塑料。
所以Q11F這個型號表示的就是內螺紋連接的手動操作球閥。

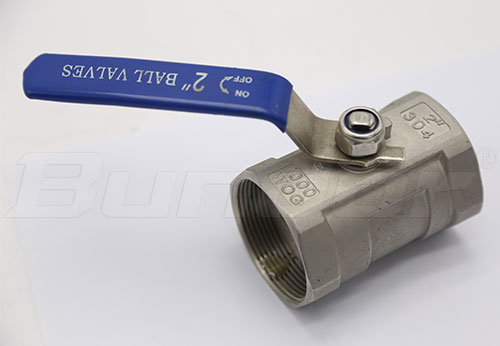

以般德閥門的一片式絲扣球閥為例：
型號Q11F-16P
一片式球閥的閥體是一個整體鑄造而成，關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的效果。閥體材質為不銹鋼，該閥門在管路中主要用來做切斷、分配和改變介質的流動方向。
| 執行標準 | 設計制造標準 | 端部 | 檢查和試驗標準 |
| GB12237-2007 | GB/T196-2003 | GB13927 | |
| 主要零部件信息 | 閥體 | 球體 | 密封圈 |
| F304 | F304 | PTFE | |
| 尺寸信息 | DN | G | 結構長度 |
| 15 | 1/2” | 52 | |
| 20 | 3/4” | 56 | |
| 25 | 1” | 66 | |
| 32 | 1-4/4” | 75 | |
| 40 | 1-1/2” | 80.5 | |
| 50 | 2” | 93 |
