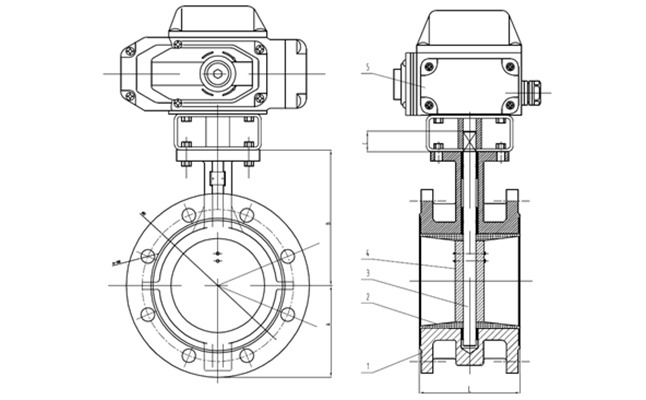

電動蝶閥結構圖yNk般德閥門

yNk般德閥門

電動蝶閥是應用在自動控制系統中的一種調節閥裝置。該閥的控制原理是可以根據電源的信號來起到對閥門的關閉進行主導和控制。電動蝶閥作用有許多，是一種集止回閥、控制閥和切斷閥為一體的多功能閥門。另外通常還配有手動的控制設置，可以在出現電源不暢時，通過手動的形式進行應急處理，保證正常工作。這種電動閥門目前在很多地方都有用到，比如在食品加工，石油加工等企業中。yNk般德閥門

電動蝶閥的工作原理：yNk般德閥門

yNk般德閥門

電動蝶閥是由電動執行機構和蝶閥組成的閥門組成的，所以它具備了蝶閥操作簡便，結構簡單等優點，也廣泛應用于化工，醫藥等行業。常用的電動蝶閥有對夾式電動蝶閥和法蘭式電動蝶閥兩種。而因為有電動執行機構的輔佐，使蝶閥的發展又上了一個新臺階。yNk般德閥門

電動蝶閥的原理其實很簡單，能量來源是電力，電力帶動了閥板的運轉，從而達到啟閉閥門并流通或截止流體的作用。 輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。yNk般德閥門

電動蝶閥的電動執行機構可以分為開關型和調節型，開關型電動蝶閥就是起到開關的作用；而調節型電動蝶閥就是起到調節流量的作用，可以精確的將流量調節到千分度，也是價格比較高的一種閥門。電動蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。yNk般德閥門

閥門作為安裝在管道里的一種裝置，如果去實地檢查其開關狀態似乎不是很切合實際，于是便有了反饋信號的存在。電動蝶閥放置時，應保證電動裝置不受擠壓和接線端子受破壞，并防止接觸腐蝕物質。搬運時應小心輕放，以免損壞電氣元件和機械零件。yNk般德閥門

調節型本身就帶有反饋信號，而開關型可根據客戶的具體需要來選擇是否安裝反饋信號。電動塑料蝶閥亦稱PVC 電動蝶閥，采用一體式電動執行器于塑料蝶閥組成。調節型是以AC220V電源作為動力，接收工業自動化控制系統預設的參數值4~20mA(0~5等弱電控制)信號來完成調節動作。yNk般德閥門

如需進一步了解電動蝶閥的選型，報價，參數，圖片，請您咨詢般德閥門。yNk般德閥門
