球閥(ball valve)問世于20世紀50年代，隨著科學技術的飛速發展，生產工藝及產品結構的不斷改進，在短短的40年時間里，已迅速發展成為一種主要的閥類。在西方工業發達的國家，球閥的使用正在逐年不斷的上升。p3b般德閥門

在我國，球閥被廣泛的應用在石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等行業，在國民經濟中占有舉足輕重的地位。p3b般德閥門

球閥的啟閉件是帶有圓形通道的球體，繞垂直于通道的軸線旋轉，球體隨閥桿轉動從而達到啟閉通道的目的。球閥只需要用旋轉90度的操作和 很小的轉動力矩就能關閉嚴密?？筛鶕?jù)工況需要，裝配不同的驅動裝置形成多種不同控制方法的球閥，如電動球閥，氣動球閥，液動球閥等等.p3b般德閥門

球閥工作原理：p3b般德閥門

p3b般德閥門

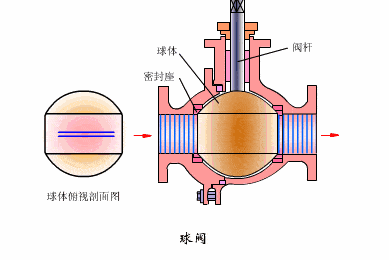

球閥原理圖p3b般德閥門

當球閥旋轉90度時，在進、出口處應全部呈現球面，從而關閉閥門，截 斷介質的流動。 當球閥回轉90度時，在進、出口處應全部呈現球口，從而開啟流動，并 且基本沒有流阻力。p3b般德閥門

球閥的優勢：p3b般德閥門

p3b般德閥門

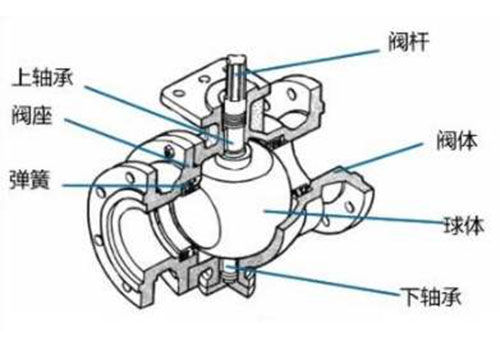

球閥結構圖p3b般德閥門

1.球閥不受安裝方向的限制，介質的流向可任意。流體阻力小，全通徑的球閥基本沒有流阻。p3b般德閥門

2.球閥有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。p3b般德閥門

3.球閥適用于經常操作，啟閉迅速、輕便。 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。p3b般德閥門

4.球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。p3b般德閥門

5.在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。p3b般德閥門

6.適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。p3b般德閥門

7.由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。p3b般德閥門

8.球閥流體阻力小，無振動，噪聲小。p3b般德閥門
