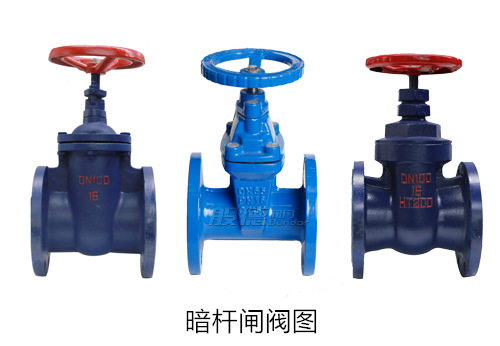

暗桿閘閥是閘閥的其中一種結構形式，與之對應的還有明桿閘閥。兩者最大的區別在于外觀和結構特征。暗桿閘閥的結構特點是它的閥桿和螺母都在閥體內部，會直接與流體介質接觸，這也使得暗桿閘閥的閥桿容易被腐蝕。那么你知道暗桿閘閥結構圖示意圖是什么樣的嗎？gzG般德閥門

gzG般德閥門

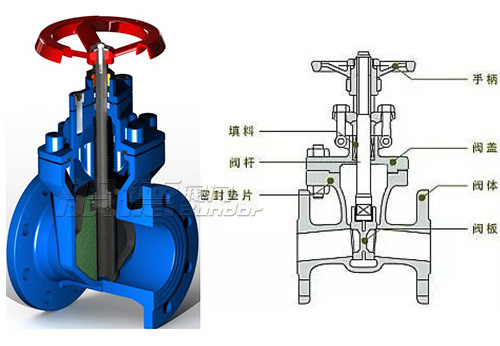

暗桿閘閥結構圖片gzG般德閥門

暗桿閘閥的啟閉件為閘板，閘板圍繞著閥桿做上下運動來實現閥門的開啟和關閉。閘板的運動方向與管道內流通介質運動方向是相互垂直的。與其他類型的閘閥一樣，暗桿閘閥也只能做全開和全關，不能用作流量調節使用。當閘板完全打開時，介質流經閥體通道時的阻力最小。gzG般德閥門

暗桿閘閥工作原理： gzG般德閥門

閘板隨著閥桿做上升和下降的直線運動，閥桿上有螺紋，當轉動閥桿時，在閥門頂端的螺母和閥體上面的導槽作用下，閥桿會做直線的上下運動，閥桿有帶動閘板同時運動。閘板的運動方向是和管道內介質流動方向垂直的。gzG般德閥門

因?yàn)殚y桿螺紋在閥體內部，所以暗桿閘閥在開啟過程中并不能像明桿閘閥那樣，通過觀察閥桿位置來判斷閥門的啟閉狀態。一般情況下，暗桿閘閥的啟閉狀態以轉不動閥桿為止，但考慮到會有特殊狀況，閥門出現鎖死情況，為了保證管線的生產安全，暗桿閘閥一般在開到閥桿轉不動之后，再回轉1~2圈。gzG般德閥門

暗桿閘閥在工作過程中的總體高度是不會變的，所以暗桿閘閥在安裝時占用的空間更小，更適合安裝在室內等空間有限的環境中。gzG般德閥門

暗桿閘閥的驅動方式有很多種，手動、齒輪傳動、氣動、電動等等，我們可以根據自己工況的特點和要求，來選擇對應的驅動方式。如果您有意向購買暗桿閘閥，歡迎您來般德閥門洽談合作。gzG般德閥門

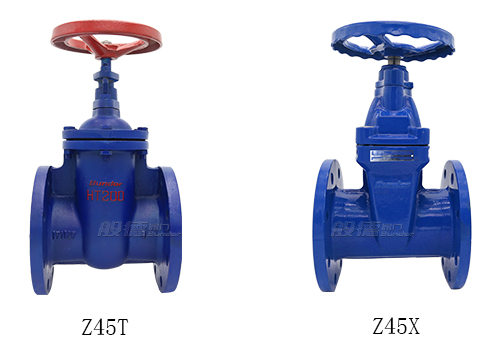

Z45X和Z45T都是暗桿閘閥嗎

Z45X和Z45T都是暗桿閘閥嗎？答案當然是肯定的。這兩種型號都是暗桿...

瀏覽次數：2761

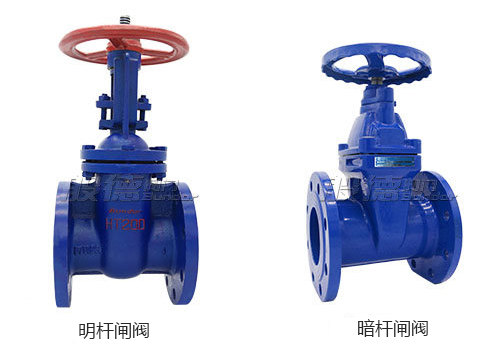

什么是明桿閘閥？什么是暗桿閘閥？
