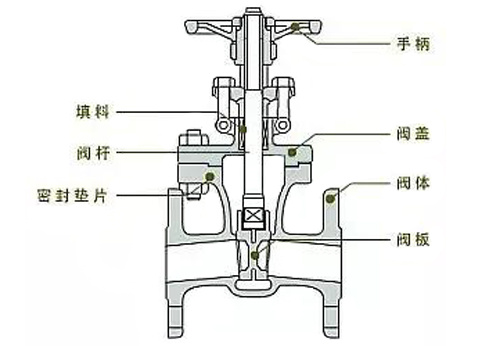

閘閥主要有閥體、閥蓋、閥桿、閘板、閥座及傳動裝置這幾個重要部件組成。下面般德閥門為您做詳細介紹。CTq般德閥門

CTq般德閥門

一、閥體CTq般德閥門
CTq般德閥門
閥體是閘閥的鑄鐵，與管道直接連接，構成介質流通流道的承壓部件，是安裝閥蓋、安放閥座、連接管道的重要零件。閥體要容納垂直并做升降運動的圓盤狀站，因而閥體內腔高度較大。CTq般德閥門

閘閥閥體的結構決定閥體與管道，閥體與閥蓋的連接。閥體毛坯可采用鑄造、鍛造、鍛焊以及管板焊接等。鑄造閥體一般用于≥DN50的通徑，鍛造閥體一般都用于≤DN50的通徑，鍛焊閥體用于對整體鍛造鞏義上有困難，且用于重要場合的閥門，鑄焊閥門用于對整體鑄造無法滿足要求的，可用鑄焊結構。CTq般德閥門

二、閥蓋CTq般德閥門

閥蓋是與閥體相連并與閥體構成壓力腔的主要承壓部件，上面有填料函。對于中、小口徑閥門，閥蓋上設有支撐閥桿螺母或傳動裝置等零件的機構。CTq般德閥門

三、閥桿CTq般德閥門

與閥桿螺母或傳動裝置直接相接，光桿部分與填料形成密封副，能傳遞力矩起著啟閉閘板的作用，根據閥桿上的螺紋位置分明桿閘閥和暗桿閘閥。CTq般德閥門

四、閘板CTq般德閥門

是閘閥的啟閉件，閘閥的啟閉以及密封性能和壽命都主要取決于閘板，它是閘閥的關鍵控壓零件。根據閘板的結構形式可分平行式閘閥和楔式閘閥。CTq般德閥門

五、閥座CTq般德閥門

用滾壓、焊接、螺紋連接等方式將閥座固定在閥體上與閘板組成密封副的零件。閥座密封圈可根據客戶要求在閥體上直接堆焊金屬形成密封面。對于鑄鐵、不銹鋼、銅合金閥門，也可以在閥體上直接加工出密封面。CTq般德閥門

六、傳動裝置CTq般德閥門

可直接把電力、氣力和人力傳給閥桿或閥桿螺母。在電廠常采用手輪、閥蓋、傳動機構、連接軸和萬向聯軸器進行遠距離驅動。CTq般德閥門
