法蘭蝶閥結構尺寸表

發布時間：2021-11-29 16:00:57 瀏覽次數：

本文來說一說法蘭蝶閥結構尺寸。法蘭蝶閥是法蘭式連接閥門的一種，而常見的法蘭連接閥門除了法蘭蝶閥之外，還有法蘭閘閥、法蘭截止閥、法蘭球閥等等。相比較其他的法蘭式閥門，法蘭蝶閥的體積更小、重量更輕，很適合做大口徑的閥門。另外，法蘭蝶閥根據結構形式的不同，還可以分為中線式、雙偏心、三偏心結構，多樣的結構形式，使得法蘭蝶閥能跟適應更多的各種各樣的工況環境，既可以調節流量，又能夠做截?cái)嘤谩?span style="display:none">8nT般德閥門

常見的法蘭蝶閥有：法蘭中線蝶閥、法蘭雙偏心蝶閥、法蘭三偏心蝶閥，這三種蝶閥的結構形式有所差別，但它們都有相同的結構長度。8nT般德閥門

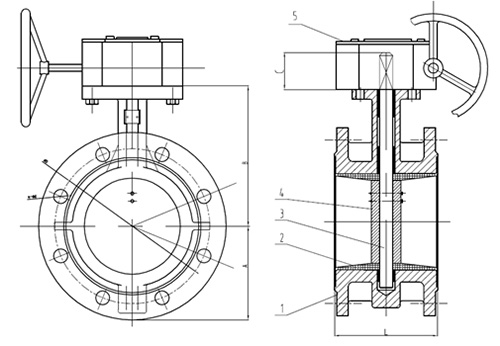

法蘭中線蝶閥結構尺寸表8nT般德閥門

8nT般德閥門

DN A B C L
DN50 69.5 126.5 32 108
DN65 72 136 32 112
DN80 88 146 32 114
DN100 96.5 158 32 127
DN125 115 179 32 140
DN150 126 197 32 140
DN200 161 230 45 152
DN250 199 271 45 165
DN300 215 305 45 178

法蘭雙偏心蝶閥結構尺寸表8nT般德閥門

8nT般德閥門

DN L A B C
50 108 165 125 99
65 112 185 145 118
80 114 200 160 132
100 127 220 180 156
125 140 250 210 184
150 140 285 240 211
200 152 340 295 266
250 165 405 355 319
300 178 460 410 370

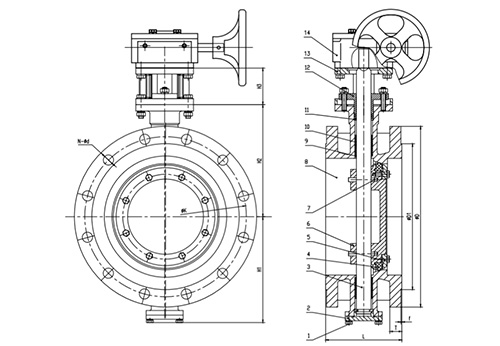

法蘭三偏心蝶閥結構尺寸表8nT般德閥門

8nT般德閥門

DN L D2 n-d
100 127 180 8-φ19
125 140 210 8-φ19
150 140 240 8-φ22
200 152 295 12-φ22
250 165 355 12-φ28
300 178 410 12-φ28
350 190 470 16-φ28
400 216 525 16-φ31
450 222 585 20-φ31

結構尺寸僅供參考，詳情咨詢般德閥門客服人員。8nT般德閥門
