球閥是關閉件為球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。Siw般德閥門

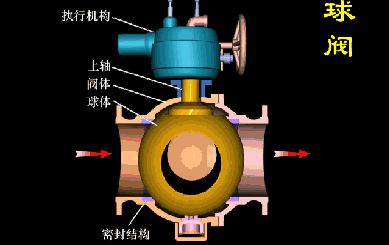

球閥工作原理Siw般德閥門

Siw般德閥門

球閥它具有旋轉 90 度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉 90 度的操作和很小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用。Siw般德閥門

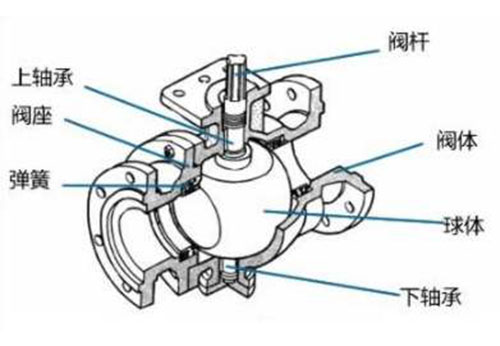

球閥結構圖如下：Siw般德閥門

Siw般德閥門

球閥的主要特點是本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條 件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。Siw般德閥門

球閥的安裝：Siw般德閥門

1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗 清潔。Siw般德閥門

2）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。Siw般德閥門

3）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點， 以避免損壞執行機構及附件。Siw般德閥門

5）手動球閥應安裝在管道的水平方向或垂直方向。Siw般德閥門

6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。Siw般德閥門

7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。Siw般德閥門
