常見的閥門類型有：閘閥、截止閥、蝶閥、球閥、止回閥這五種，本篇文章般德閥門就為您進行詳細介紹。EI1般德閥門

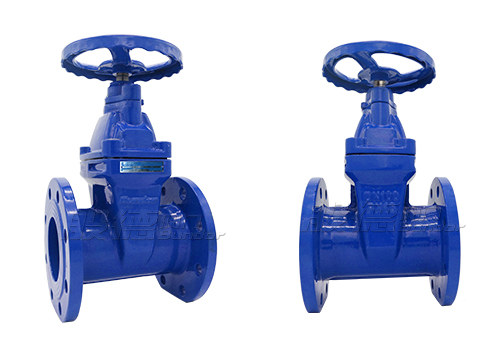

閘閥EI1般德閥門

EI1般德閥門
EI1般德閥門
閘閥也叫閘板閥 ,是一種廣泛使用的閥門。它的閉合原 理是閘板密封面與閥座密封面高度光潔、平整一致 ,相互貼合 ,可阻止介質流過 ,并依靠頂模、彈簧或閘板的模形 ,來增強密封效果。它在管路中主要起切斷作用。EI1般德閥門

它的優點是:流體阻力小 ,啟閉省勁 , 可以在介質雙向 流動的情況下使用 ,沒有方向性 ,全開時密封面不易沖蝕 ,結構長度短 ,不僅適合做小閥門 ,而且適合做大閥門。EI1般德閥門

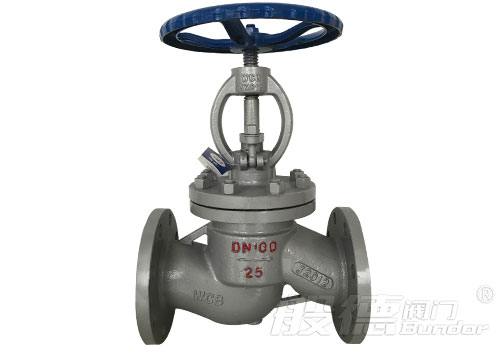

截止閥EI1般德閥門

EI1般德閥門
EI1般德閥門
截止閥 ,也叫截門 ,是使用最廣泛的一種閥門 ,它之所以廣受歡迎 ,是由于開閉過程中密封面之間摩擦力小 ,比較耐用 ,開啟高度不大 ,制造容易 ,維修方便 ,不僅適用于中低壓 ,而且適用于高壓。它的閉合原理是 ,依靠閥杠壓力 ,使閥瓣密封面與閥座密封面緊密貼合 ,阻止介質流通。EI1般德閥門

截止閥只許介質單向流動 ,安裝時有方向性。它的結構長度大于閘閥 ,同時流體阻力大 ,長期運行時 ,密封可靠性不強。截止閥分為三類:直通式、直角式及直流式斜截止閥。EI1般德閥門

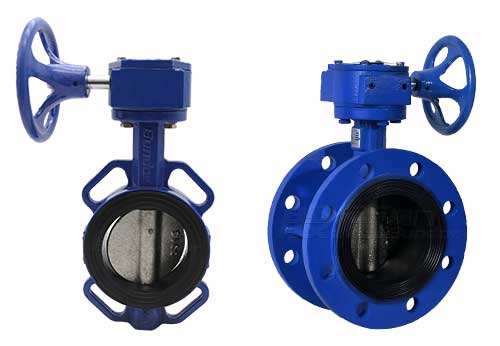

蝶閥EI1般德閥門

EI1般德閥門

蝶閥也叫蝴蝶閥 ,顧名思義 ,它的關鍵性部件好似蝴蝶迎風 ,自由回旋。EI1般德閥門

蝶閥的閥瓣是圓盤 ,圍繞閥座內的一個軸旋轉 ,旋角的大小 ,便是閥門的開閉度。EI1般德閥門

蝶閥具有輕巧的特點,比其他閥門要節省材料 ,結構簡單 ,開閉迅速 ,切斷和節流都能用 ,流體阻力小 ,操作省力。蝶閥 ,可以做成很大口徑。能夠使用蝶閥的地方 ,最好不要使閘閥 ,因?yàn)榈y比閘閥經濟 ,而且調節性好。目前 ,蝶閥在熱水管路得到廣泛的使用。EI1般德閥門

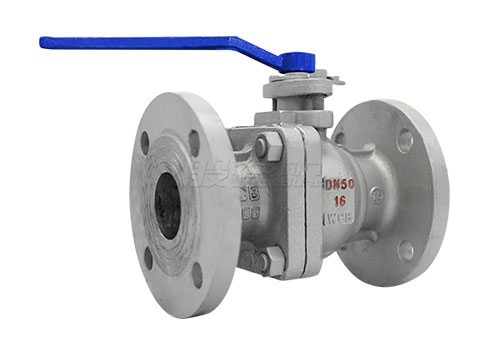

球閥EI1般德閥門

EI1般德閥門
EI1般德閥門
球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便 ,體積小 ,可以做成很大口徑 ,密封可靠 ,結構簡單 ,維修方便 ,密封面與球面常在閉合狀態 ,不易被介質沖蝕 ,在各行業得到廣泛的應用。EI1般德閥門

球閥分兩類 ,一是浮動球式 ,二是固定球式。EI1般德閥門

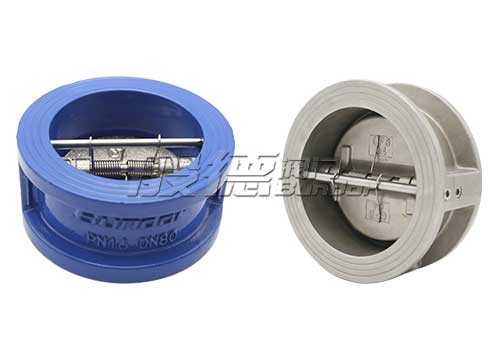

止回閥EI1般德閥門

EI1般德閥門

止回閥是依靠流體本身的力量自動啟閉的閥門 , 它的作用是阻止介質倒流。它的名稱很多 ,如逆止閥、單向閥、單流門等。按結構可分兩類。EI1般德閥門

(1)升降式:閥瓣沿著閥體垂直中心線移動。這類止回閥有兩種:一種是臥式,裝于水平管道,閥體外形與截止閥相似,另一種是立式,裝于垂直管道,。EI1般德閥門

(2)旋啟式:閥瓣圍繞座外的銷軸旋轉 ,這類閥門有單瓣、雙瓣和多瓣之分 ,但原理是相同的。EI1般德閥門

水泵吸水管的吸水底閥是止回閥的變形 ,它的結構與上述兩類止因閥相同 ,只是它的下端是開敞的 ,以便可使水進入。EI1般德閥門
