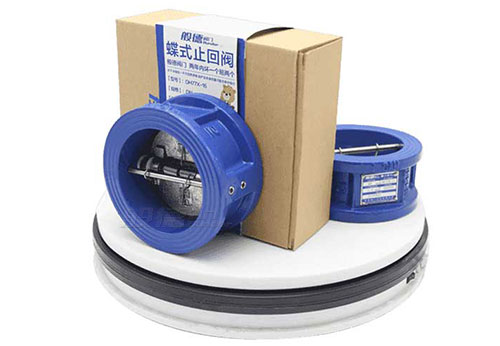

對夾蝶式止回閥廠家為您推薦般德閥門，般德閥門生產銷售的蝶式止回閥產品，有鑄鐵、不銹鋼等多種材質可選，并且擁有蝶止外觀專利，專利號CN201830771192.5和環形線性密封專利，專利號CN201822248861.8。產品質保兩年，兩年內壞一個賠兩個！ZOV般德閥門

ZOV般德閥門

如需采購對夾蝶式止回閥，可咨詢般德閥門在線客服或者電話13821179269。ZOV般德閥門

對夾蝶式止回閥結構特點：ZOV般德閥門

1、對夾蝶式止回閥具有兩個彈簧荷重的D潤瓣，置于橫跨閥門通孔的筋軸上。這種結構縮短了閥瓣重心移動的距離。與相同尺寸的單閥瓣旋啟式止回閥相比較，這種結構還減小了50%的閥瓣重量。由于采用了彈簧載荷，這種閥門對于倒流的反應非常迅速。對夾蝶式止回閥的雙瓣輕型結構使閥座密封和運行更加有效。ZOV般德閥門

2、對夾蝶式止回閥的長臂彈簧作用使得閥瓣能夠在不摩擦閥座的情況下開啟和關閉，彈簧獨立作用關閉閥瓣（DN150及以上）。對夾蝶式止回閥的鉸鏈支撐套管減小摩擦，并將通過獨立閥瓣中止時的水錘現象降到最小程度（更大的通徑）。ZOV般德閥門

3、和常規的旋啟式止回閥相比，對夾蝶式止回閥結構通常更堅固、更輕、更小、更有效，也更便宜。對于大多數通徑，這種閥門的面對面尺寸只是常規閥門的1/4，重里是常規閥門的15%~20%，因此也比旋啟式止回閥便宜。在標準墊圈和管道法蘭之間也更加容易安裝。由于容易搬運處理，且只需要一套法蘭連接螺栓，因此在安裝期間也節省了部件，節約了安裝成本和日常維護成本。ZOV般德閥門

4、對夾蝶式止回閥還具有特殊的結構特征，使得這種閥門成為高性能無撞擊止回閥。這些特征包括，免清洗開啟，大多數通徑的閥門配置獨立的彈簧結構，以及獨立的閥瓣支撐系統。這些特征有些止回閥并不具備。雙瓣蝶形止回閥還可以設計成凸耳式，雙法蘭和加長閥體。ZOV般德閥門

5、獨立的彈簧結構，彈簧結構（通徑DN150及以上）使得在每個閥瓣上能夠施加更大的轉矩，并且閥瓣隨著工業液流的變化而獨立關閉。實驗證明這種作用使得閥門壽命延長了25%，水錘現象減少了50%。雙閥瓣的每個部分都有自身的彈簧，這些彈簧提供獨立的關閉作用力，所經受的角度偏移比較小，只有140°，而不是配置雙支架的常規彈簧的350°。ZOV般德閥門

6、獨立的閥瓣懸掛結構獨立的鉸鏈結構減小摩擦力66%，這種結構極大地改善了閥門的反應作用。支撐套管從外側鉸鏈插入，使得上部鉸鏈在閥門運行期間能夠由下部套管獨立支撐。這使得兩個閥瓣能夠迅速反應，并同時關閉，動態性能良好。ZOV般德閥門
