問：般德閥門您好，能不能講一講止回閥種類，最好附帶對應的止回閥圖片，以便大家能更直觀的了解不同的止回閥。i7l般德閥門

般德閥門：常見的止回閥種類主要是三種，蝶式止回閥、旋啟式止回閥、消聲止回閥。下面一一為您介紹。i7l般德閥門

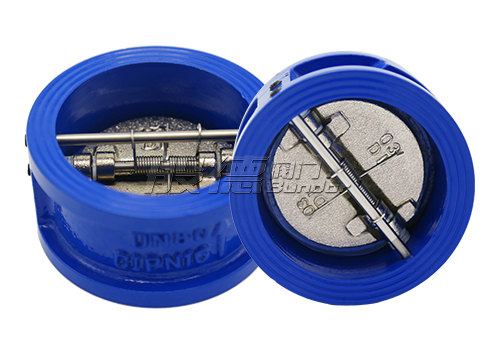

蝶式止回閥i7l般德閥門

i7l般德閥門

蝶形止回閥的閥瓣被一分為二，在中間鉸接，兩個碟片只能在一個方向擺動，碟片靠裝在鉸鏈上的紐彈簧壓在閥座上。為了能在流道中心有一個鉸鏈，需在外面安裝一個固定銷，這樣就會引起閥門的泄漏，設計改進后可在里面安裝，流體就可以密封在閥體內部，不會泄漏到外面。i7l般德閥門

蝶形止回閥如果在正常工作中碟片的根部會磨損閥座，蝶形止回閥頻繁開關就會很快導致閥座損壞。為克服這個問題，閥門剛打開時碟片根部提升，碟片只繞絞鏈旋轉。蝶式止回閥用于開啟壓力較低的場合。i7l般德閥門

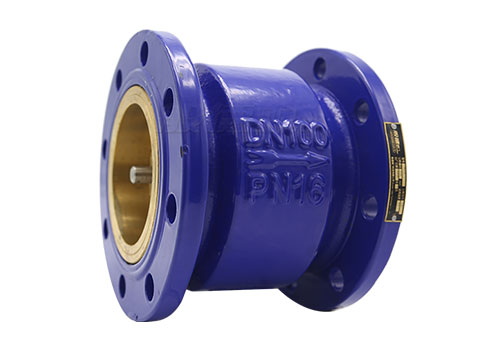

消聲止回閥i7l般德閥門

i7l般德閥門

消聲止回閥是閥瓣沿著閥體中心線滑動的一種止回閥，消聲止回閥的閥瓣設計仿照“子彈頭”，閥體的設計仿照“腰鼓”，既改善了介質流向，又減小了流體阻力，降低了流阻系數。i7l般德閥門

消聲止回閥體積小、價格低。結構短而緊湊，導向軸與導向架之間裝有非金屬潤滑套，提升閥瓣運動的靈活性，不易產生抱死現象，并且可以有效消除閥瓣受沖擊產生的噪音。i7l般德閥門

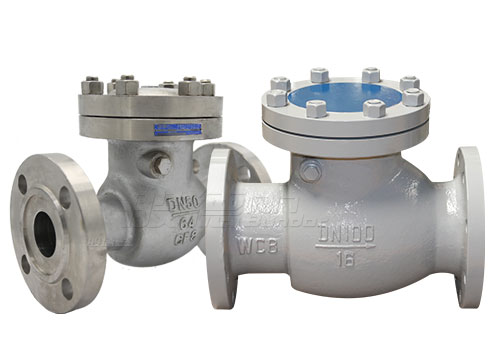

旋啟式止回閥i7l般德閥門

i7l般德閥門

旋啟式止回閥的閥瓣與搖桿是連接在一起的，可繞銷軸旋轉一定角度。當管道流體按指定的方向流入（從左往右）時，閥瓣進口壓力高于出口壓力，此時閥瓣被推離閥座，繞銷軸轉動某一位置，閥門處于開啟狀態。當閥瓣兩側壓差減小到一定時，閥瓣下落，又回到關閉狀態。當流體自右向左流動，即反向倒流時，則閥瓣右側壓力高于左側壓力，兩側壓差產生的作用力將閥瓣壓緊在閥座上，流體無法通過，則介質不能倒流；而且流體壓力越大，密封面壓得越緊，密封效果越好。i7l般德閥門
