閥門是管道系統中基本的部件，控制流動的流體介質的流量、流向、壓力、溫度等的機械裝置。隨著閥門的不斷增多，分類難度也有所增加，為了更好的認識閥門，般德將閥門進行分類歸納。閥門的種類是根據現場實際工況進行分類的，部分由廠家自行選型和特殊情況使用不同用途和作用原理就不同了。nvo般德閥門

通用分類一般分閘閥、截止閥、節流閥、儀表閥、柱塞閥、隔膜閥、旋塞閥、球閥、蝶閥、止回閥、減壓閥安全閥、疏水閥、調節閥、底閥、過濾器、排污閥等。nvo般德閥門

nvo般德閥門

一、按作用和用途分類（1）截?cái)囝悾喝玳l閥、截止閥、旋塞閥、球閥、蝶閥、針型閥、隔膜閥等。截?cái)囝愰y門又稱閉路閥，截止閥，其作用是接通或截?cái)喙苈分械慕橘|(zhì)。（2）止回類：如止回閥，止回閥又稱單向閥或逆止閥，止回閥屬于一種自動閥門，其作用是防止管路中的介質倒流、防止泵及驅動電機反轉，以及容器介質的泄漏。水泵吸水關的底閥也屬于止回閥類。（3）安全類：如安全閥、防爆閥、事故閥等。安全閥的作用是防止管路或裝置中的介質壓力超過規定數值，從而達到安全保護的目的。（4）調節類：如調節閥、節流閥和減壓閥，其作用是調節介質的壓力、流量等參數。（5）分流類：如分配閥、三通閥、疏水閥。其作用是分配、分離或混合管路中的介質。（6）特殊用途類：如清管閥、放空閥、排污閥、排氣閥、過濾器等。排氣閥是管道系統中必不可少的輔助元件，廣泛應用于鍋爐、空調、石油天然氣、給排水管道中。往往安裝在制高點或彎頭等處，排除管道中多余氣體、提高管道路使用效率及降低能耗。nvo般德閥門
二、按公稱壓力分類nvo般德閥門

（1）真空閥：指工作壓力低于標準大氣壓的閥門。nvo般德閥門

（2）低壓閥：指公稱壓力PN≤1.6Mpa的閥門。nvo般德閥門

（3）中壓閥：指公稱壓力PN為2.5Mpa、4.0Mpa、6.4Mpa的閥門。nvo般德閥門

（4）高壓閥：指工稱壓力PN為10.0Mpa～80.0Mpa的閥門。nvo般德閥門

（5）超高壓閥：指公稱壓力PN≥100.0Mpa的閥門。nvo般德閥門

（6）過濾器：指公稱壓力PN為1.0Mpa、1.6Mpa的閥門nvo般德閥門

nvo般德閥門

三、按工作溫度分類nvo般德閥門

（1）超低溫閥：用于介質工作溫度t<；－101℃的閥門。nvo般德閥門

（2）低溫閥：用于介質工作溫度－101℃≤t≤－29℃的閥門。nvo般德閥門

（3）常溫閥：用于介質工作溫度－29℃<t<120℃的閥門。nvo般德閥門

（4）中溫閥：用于介質工作溫度120℃≤t≤425℃的閥門nvo般德閥門

（5）高溫閥：用于介質工作溫度t>425℃的閥門。nvo般德閥門

四、按驅動方式分類nvo般德閥門

按驅動方式分類分為自動閥類、動力驅動閥類和手動閥類：(1)自動閥是指不需要外力驅動，而是依靠介質自身的能量來使閥門動作的閥門。如安全閥、減壓閥、疏水閥、止回閥、自動調節閥等。（2）動力驅動閥：動力驅動閥可以利用各種動力源進行驅動。分為電動閥、氣動閥、液動閥等。電動閥：借助電力驅動的閥門。氣動閥：借助壓縮空氣驅動的閥門。液動閥：借助油等液體壓力驅動的閥門。（3）手動閥：手動閥借助手輪、手柄、杠桿、鏈輪，由人力來操縱閥門動作。當閥門啟閉力矩較大時，可在手輪和閥桿之間設置齒輪或蝸輪減速器。必要時，也可以利用萬向接頭及傳動軸進行遠距離操作。nvo般德閥門

五、按公稱通徑分類nvo般德閥門

（1）小通徑閥門：公稱通徑DN≤40mm的閥門。nvo般德閥門

（2）中通徑閥門：公稱通徑DN為50～300mm的閥門。nvo般德閥門

（3）大通徑閥門：公稱閥門DN為350～1200mm的閥門。nvo般德閥門

（4）特大通徑閥門：公稱通徑DN≥1400mm的閥門。nvo般德閥門

nvo般德閥門

六、按結構特征分類nvo般德閥門

閥門的結構特征是根據關閉件相對于閥座移動的方向可分為：　nvo般德閥門

（1）截門形：關閉件沿著閥座中心移動；如截止閥nvo般德閥門

（2）旋塞和球形：關閉件是柱塞或球，圍繞本身的中心線旋轉；如旋塞閥、球閥nvo般德閥門

（3）閘門形：關閉件沿著垂直閥座中心移動；如閘閥、閘門等nvo般德閥門

（4）旋啟形：關閉件圍繞閥座外的軸旋轉；如旋啟式止回閥等nvo般德閥門

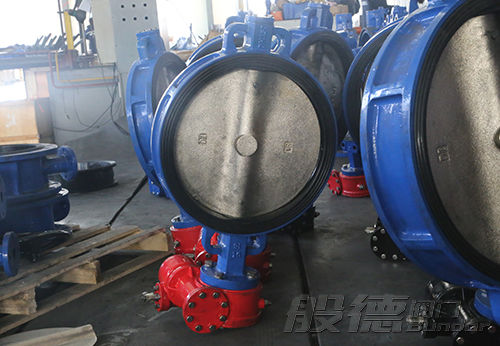

（5）蝶　形：關閉件的圓盤，圍繞閥座內的軸旋轉；如蝶閥、蝶形止回閥等nvo般德閥門

（6）滑閥形：關閉件在垂直于通道的方向滑動。如滑閥nvo般德閥門

七、按連接方法分類nvo般德閥門

（1）螺紋連接閥門：閥體帶有內螺紋或外螺紋，與管道螺紋連接。nvo般德閥門

（2）法蘭連接閥門：閥體帶有法蘭，與管道法蘭連接。nvo般德閥門

（3）焊接連接閥門：閥體帶有焊接坡口，與管道焊接連接。nvo般德閥門

（4）卡箍連接閥門：閥體帶有夾口，與管道夾箍連接。nvo般德閥門

（5）卡套連接閥門：與管道采用卡套連接。nvo般德閥門

（6）對夾連接閥門：用螺栓直接將閥門及兩頭管道穿夾在一起的連接形式。nvo般德閥門

nvo般德閥門

八、按閥體材料分類nvo般德閥門

（1）金屬材料閥門：其閥體等零件由金屬材料制成。如鑄鐵閥門、鑄鋼閥、合金鋼閥、銅合金閥、鋁合金閥、鉛合金閥、鈦合金閥、蒙乃爾合金閥等。nvo般德閥門

（2）非金屬材料閥門：其閥體等零件由非金屬材料制成。如塑料閥、搪瓷閥、陶瓷閥、玻璃鋼閥門等。nvo般德閥門

（3）金屬閥體襯里閥門：閥體外形為金屬，內部凡與介質接觸的主要表面均為襯里，如襯膠閥、襯塑料閥、襯陶閥等。nvo般德閥門
