電動蝶閥是一種多功能閥門，同時擁有止回閥、控制閥和切斷閥的功能，用途廣泛。電動蝶閥會配置手動控制裝置，防止當電源信號異?；蛘咄ｋ姇r(shí)，蝶閥可以通過手動裝置進行應急操作，保障管線系統的正常工作。MJ7般德閥門

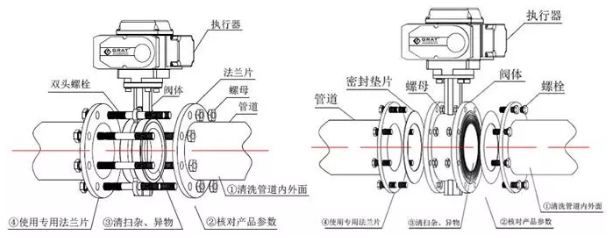

電動蝶閥安裝說明MJ7般德閥門

MJ7般德閥門

注：1、開箱后閥門要及時安裝，請勿隨意松動閥門上的任何緊固螺釘或螺母；MJ7般德閥門

2、電動蝶閥可以安裝在任意角度的管道上，為了維護方便建議不要倒置交裝。MJ7般德閥門

3、蝶閱法蘭盤在安裝時須確保法蘭面和密封橡膠對中，螺釘均勻擰緊，密封面須貼合完整；如果出現螺釘擰緊力度不均勻會出現橡膠凸起卡住蝶板，或頂住蝶板造成閥桿處泄漏。MJ7般德閥門

二、電動蝶閥安裝步驟MJ7般德閥門

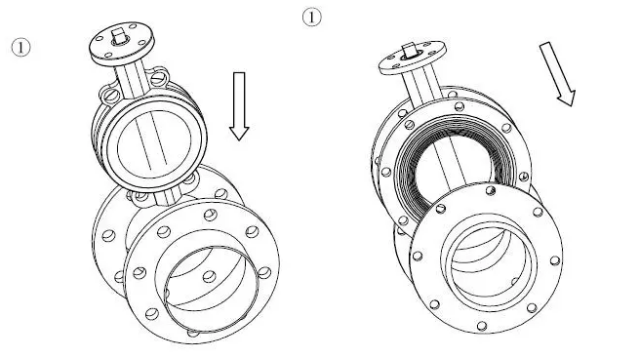

1、將閥門放置于預安裝的兩片法蘭之間（法蘭蝶閥需預兩端墊片位置）；MJ7般德閥門

MJ7般德閥門

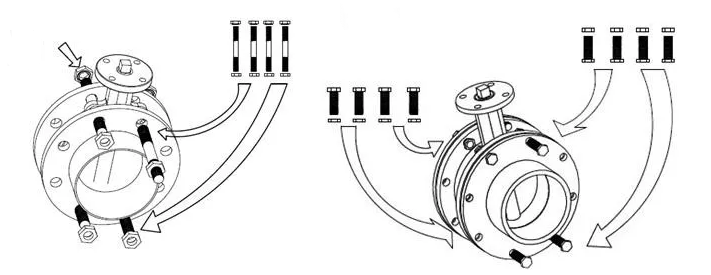

2、按圖示將兩端螺栓螺母分別輕輕插入兩端對應的法蘭孔（法蘭式蝶閥需調整墊片位置），將螺母稍加擰緊以校正法蘭面的平面度；MJ7般德閥門

MJ7般德閥門

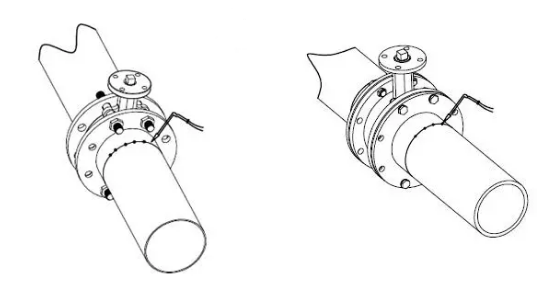

3、將法蘭利用點焊固定于管道上；MJ7般德閥門

MJ7般德閥門

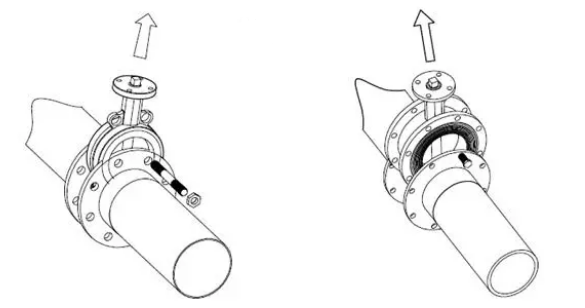

4、將閥門移出；MJ7般德閥門

MJ7般德閥門

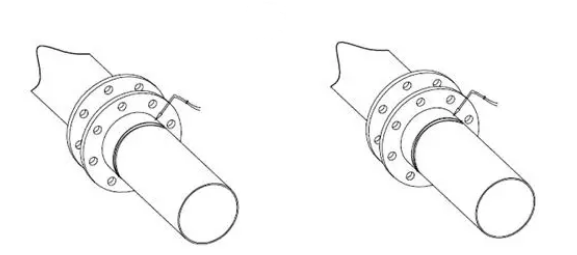

5、將法蘭完全焊接固定在管道上；MJ7般德閥門

MJ7般德閥門

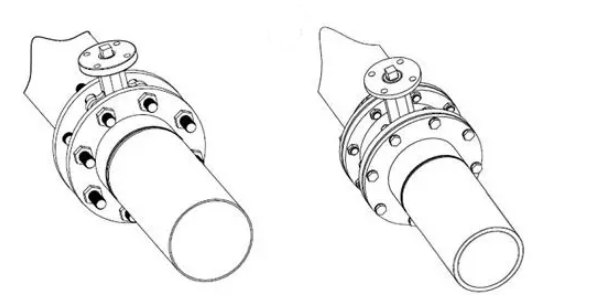

6、待焊口冷卻后再安裝閥門，保證閥門在法蘭中有足夠活動空間以防止閥門被損壞，并保證蝶板有一定的開度（法蘭蝶閥需加密封墊）；校正閥門位置并將所有螺栓擰緊，注意不要擰得過緊）；將閥門打開，保證閥板能自由開閉，然后使閥板輕微開啟；MJ7般德閥門

MJ7般德閥門

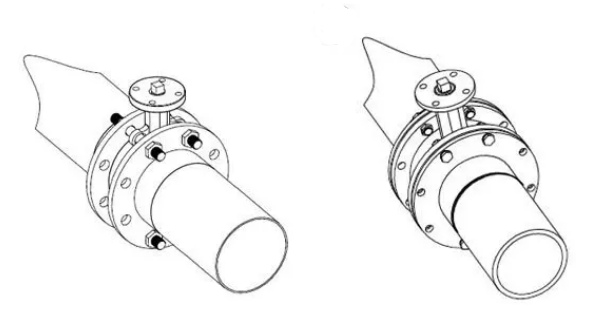

7、交叉均衡將所有螺母擰緊；MJ7般德閥門

MJ7般德閥門

8、再次確認閥門能自由開閉，注意：確認蝶板沒有碰到管道。MJ7般德閥門

注：電動蝶閥出廠時已將控制機構的啟閉行程調好，為防止電源接通時方向搞錯，用戶在接通電源前，要先手動啟開到一半（50%）位置，再按電動開關，檢查開關，檢查指示盤方向閥門開啟方向即可。MJ7般德閥門

電動蝶閥原理MJ7般德閥門

電動蝶閥的控制原理是根據電源信號來控制和主導閥門的開啟和關閉動作，工作電源通常有：AC220V，AC380V，DC24V，輸入信號有4~20mA 0~10v等弱電信號。MJ7般德閥門

電動蝶閥的工作原理：通過電力提供動力，電動裝置驅動閥桿運動，閥桿又帶動連接的蝶板產生90°回轉，來實現閥門的開啟和關閉，從而實現對管路中流動介質的調節和控制。MJ7般德閥門

當電源接通的時候，輸入電壓是220V，電源能自己進行開關量調節，有內置伺服模塊，輸入控制信號和單向電源就可以控制整個系統的運轉。也可接收工業自動化控制系統的4~20mA或其它信號來精確控制閥門開度，從而達到流量、溫度、壓力等不同工藝參數的調節和控制。MJ7般德閥門
