蝶閥渦輪頭傳動比例24:1、30:1、50:1是什么意思
發布時間：2020-02-02 11:19:51

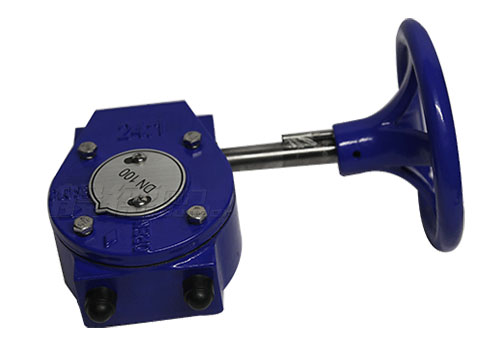

般德渦輪頭
問：般德閥門您好，請問渦輪蝶閥渦輪頭上面的標注24:1、30:1、50:1是什么意思？
般德閥門：以渦輪蝶閥標注的24:1為例，表示的是手輪轉動24圈，蝶板轉動1圈（360°），但我們都知道，蝶閥的蝶板是啟閉90°即可以完成開啟或者關閉狀態。所以24:1的意思就是只需轉動渦輪蝶閥的手輪6圈，即可完成一次閥門的開或者關。
同理可知，30:1，就是轉動手輪7.5圈，可以開啟或關閉閥門。50:1是指轉動手輪12.5圈可以完成開啟或者關閉閥門。
附:
24:1配DN50-DN150（2”-6”）蝶閥；
30:1配DN200-DN250（8”-10”）蝶閥；
50:1配DN300-DN350（12”-14”）蝶閥。
