本篇文章般德閥門為您介紹止回閥怎么選擇。nU5般德閥門

在油田地面工程中，常用的止回閥包括升降式、旋啟式、蝶式、隔膜式等類型，不同類型的止回閥閥瓣結構和啟閉方式不同，因此適用工況也不同。通常，工程設計初期，工藝專業設計人員根據特定工況下止回閥對最小沖擊壓力或無撞擊關閉時所需要的關閉速度及其速度特性進行定性評估來選擇止回閥的類型。這種方法雖不十分精確，但一般適用于大多數場合。nU5般德閥門

在此基礎上，止回閥的選用標準主要遵循以下原則。nU5般德閥門

（1）止回閥的公稱壓力必須與實際工程中所需生產壓力相匹配；nU5般德閥門

（2）止回閥不易被所屬管道系統的流體介質所腐蝕；nU5般德閥門

（3）止回閥啟閉件全開時的摩阻損失等必須滿足工藝設計的要求，正常生產時保證啟閉件處于全開狀態；nU5般德閥門

（4）止回閥可能產生的水錘沖擊力不可超過設備或管道系統的閾強度；nU5般德閥門

（5）止回閥組件的抗撓強度和疲勞強度應滿足生產運行要求；nU5般德閥門

（6）在滿足設計生產的基礎上，選擇的止回閥應力求經濟、體積小、重量輕，宜于運輸和維檢；nU5般德閥門

（7）不同結構止回閥的適用管道尺寸和壓力工況不同，對止回閥的選擇有一定的借鑒意義，如表1所示。nU5般德閥門

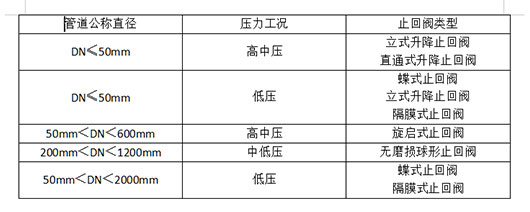

表1 不同公稱直徑及壓力工況下特定止回閥的選型參考nU5般德閥門

nU5般德閥門

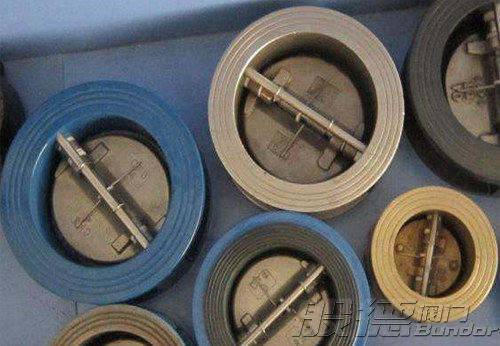

在以上閥門選型要求的基礎上，前人已總結出一些針對特殊工況適用性極強的新型止回閥。設計人員可結合工程實際，選型時充分考慮新型閥門優勢。如目前在海外油氣田地面工程項目中應用較多的高效無聲止回閥，閥瓣質量輕、動作靈敏、開啟行程極短（最快開啟時間僅0.15s）、結構長度短，尤其適用于長輸管線，可安裝在管道任何位置，關閉時無沖擊、無噪聲。nU5般德閥門

此外，某些特定工況下閥門關閉時要求水錘沖擊力較小或無水錘沖擊，建議選用緩閉旋啟式止回閥和緩閉蝶式止回閥。但為節省投資，在水泵揚程高、壓力管段短，且設置了氣壓式調壓室的供輸水管路中，無需使用緩閉式止回閥，普通止回閥即可保證工程的安全性。相反，在水泵揚程高、壓力管段長且未設置氣壓式調解室的場合，目前多采用液控緩閉式止回閥。在水泵揚程低的長輸管線中，介質倒流速度慢，不宜采用緩閉式止回閥，應選擇電動型止回閥起到慢關效果。nU5般德閥門
