閘閥結構形式7O1般德閥門

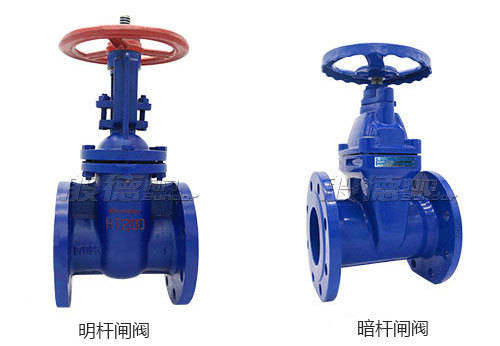

閘閥按閥桿結構和運動方式分為明桿閘閥和暗桿閘閥。7O1般德閥門

明桿閘閥的閥桿帶動閘板一起升降，閥桿上的傳動螺紋在閥體外部，因此，可根據閥桿的運動方向和位置直觀地判斷閘板的啟閉和位置，而且傳動螺紋便于潤滑和不受流體腐蝕，但它要求有較大的安裝空間。7O1般德閥門

7O1般德閥門

常見的明桿閘閥代號有：Z41T，Z41X，Z41H，Z41W。7O1般德閥門

暗桿閘閥的閥桿傳動螺紋位于閥體內部，在啟閉過程中，閥桿只做旋轉運動，閘板在閥體內升降。因此，閥門的高度尺寸小。暗桿閥閘通常在閥蓋上方裝設啟閉位置指示器，以適用于船舶、管溝等空間較小和粉塵含量大的環境。7O1般德閥門

常見的暗桿閘閥代號有：Z45T，Z45X。7O1般德閥門

閘閥還可按閘板的結構不同分為楔式和平行式兩類。7O1般德閥門

楔式閘板又可分為剛性單閘板、彈性單閘板及雙閘板等。7O1般德閥門

楔式剛性單閘板結構簡單，尺寸小，使用比較可靠。但楔角的加工、配合精度要求較高，易發生卡緊、擦傷現象，它適用于常溫、中溫的各程介質和壓力的閘閥。7O1般德閥門

楔式彈性單閘板可以靠閘板產生微量的彈性變形的補償作用達到良好的密封，溫度變化不易造成楔死，楔角精度要求較低。但應防止關閉力矩過大而使閘板失去彈性。它適用于各種溫度和壓力的閘閥。7O1般德閥門

楔式雙閘板對密封面楔角的加工精度要求較低，容易密封，溫度變化不易造成卡住和擦傷，密封面磨損后維修方便。但結構較復雜、零件較多，閥門的體形及重量較大。7O1般德閥門

平行式單閘板結構簡單，不能靠自身達到強制密封，為了保證其密封性，一般采用固定或浮動的軟密封，適用于中、低壓，大、中口徑，介質為油類或煤氣及天然氣等。7O1般德閥門

平行式雙閘板一般通過頂楔產生密封力，密封面間相對移動小，不易擦傷，多用于低壓、中小口徑的閘閥。7O1般德閥門

關注般德閥門，帶你了解更多閘閥結構知識。點擊網站在線客服，也可進行時實詢價。7O1般德閥門
