蝸輪蝸桿機構常用于回轉閥門的驅動裝置上，主要適用于蝶閥、球閥和旋塞閥以及風門或擋板。這類閥門需要已要求的力矩進行90度旋轉操作的執行機構。WHV般德閥門

今天我們來說一說蝸輪蝸桿蝶閥，聊一聊蝸輪蝸桿蝶閥的型號。WHV般德閥門

WHV般德閥門

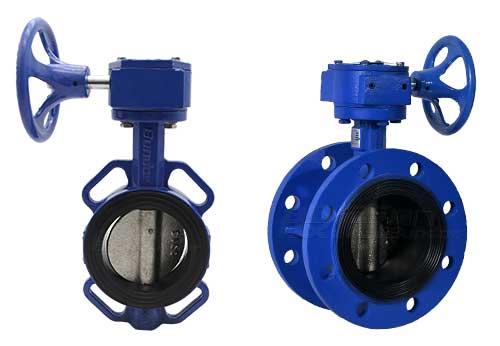

蝸輪蝸桿蝶閥就是我們平時說的渦輪蝶閥，是有蝶閥配裝上蝸輪蝸桿機構組合而成的。在之前的文章中我們講到過，渦輪蝶閥的分類，不同分類的渦輪蝶閥，型號也就不相同。WHV般德閥門

蝸輪蝸桿驅動代號是3。渦輪蝶閥按照連接形式可以分為對夾式和法蘭式，按照密封材料又可以分為軟密封和硬密封。WHV般德閥門

蝸輪蝸桿蝶閥常見型號有：WHV般德閥門

蝸輪頭按蝶閥口徑分類WHV般德閥門

單級蝸輪頭： 適用口徑DN50-DN350WHV般德閥門

雙級蝸輪頭:    適用口徑DN400以上WHV般德閥門

蝸輪頭按速比分類WHV般德閥門

24:1 配DN50-DN150 (2”-6”)蝶閥WHV般德閥門

30:1 配DN200-DN250 (8”-10”)蝶閥WHV般德閥門

50:1 配DN300-DN350 (12”-14”)蝶閥WHV般德閥門

80:1 配DN400-DN450 (16”-18”)蝶閥WHV般德閥門

蝸輪蝸桿的作用：WHV般德閥門

蝸輪蝸桿機構常用來傳遞兩個交錯軸之間的運動和動力，傳動比大、傳動功率不大或間歇工作的場所。WHV般德閥門

為什么使用蝸輪蝸桿機構會省力？WHV般德閥門

一般減速傳動的機構都可以“放大”輸出力矩，因?yàn)樗麄儌鬏數墓β什蛔?，而功?k力矩x轉速，轉速降低，力矩就大了。齒輪傳動機構的減速比一般遠小于蝸輪蝸桿傳動，所以蝸輪蝸桿傳動機構的輸出力矩更大。WHV般德閥門

需要采購蝸輪蝸桿蝶閥的朋友，歡迎您點擊網站上的在線客服進行詢價，洽談合作事宜。WHV般德閥門
