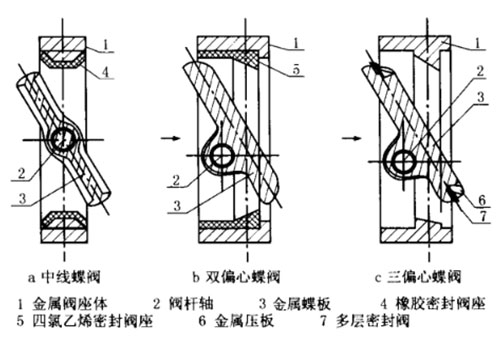

兩偏心蝶閥和三偏心蝶閥區別。目前市場上供應的偏心蝶閥主要分為雙偏心蝶閥和三偏心蝶閥兩種，其結構如圖所示。IBr般德閥門

IBr般德閥門

雙偏心蝶閥IBr般德閥門

所謂雙偏心，第一處偏心是指閥桿軸偏離密封面中心，即閥桿軸在蝶板面的后面。這種偏心使蝶板和閥座的接觸面都是密封面，從根本上克服了中線蝶閥存在的先天不足，從而杜絕了閥桿軸與密封閥座間上下交點處發生內漏的可性。IBr般德閥門

另一處偏心是指閥體過水孔中心與閥桿軸心左右偏移，即閥桿軸將蝶板分隔成一邊多一邊少兩部分。這種偏心可使蝶板在開啟關閉過程中能迅速地脫離或接近閥座，減少蝶板與密封閥座間的行程摩擦、降低磨損、減小開閉力矩、延長閥座的使用壽命。IBr般德閥門

雙偏心蝶閥的蝶板外周和密封閥座均加工成半球面，靠蝶板外球面擠壓密封閥座內球面產生彈性變形達到關緊的目的。雙偏心蝶閥通常采用四氟乙烯材料做其密封閥座，也可采用金厲密封閥座來拓展其在高溫領域的應用。但采用金屬密封閥座的雙偏心蝶閥的密封仍屬于位置密封結構，即蝶板與閥座的密封面為線接觸，故其不能耐高壓，應用在高壓系統中時必然會導致較大的泄漏量，所以在高壓或要求切斷必須嚴密的系統中應盡量避免選用金屬密封閥座的雙偏心蝶閥。IBr般德閥門

三偏心蝶閥IBr般德閥門

所謂三偏心是指在上述雙偏心結構的基礎上再增加一個角偏心，即使蝶閥的密封面呈傾斜錐形。這種結構的特點是將蝶板周邊外側加工成外斜錐閻，將密封閥座內側加工成內斜錐面。這時蝶閥的密封斷面變成了橢圓形，蝶板密封面的形狀也因此上下不對稱。由于密封面為斜錐形，被閥桿軸分隔為偏大的一側蝶板沿著大傾斜曲面向上方壓向閥座,偏小的一側蝶板沿著小傾斜曲面向下方壓向閥座。蝶板密封圈與閥座間的密封不是靠閥座的彈性變形，而是完全依靠接觸面的壓緊實現密封，故三偏心蝶閥的開閉基本上無摩擦，并且隨著關閉壓力的增加，閥門越關越緊。IBr般德閥門

三偏心蝶閥通常采用金屬硬密封閥座，解決了耐高溫的問題。在蝶板周邊鑲裝著由不銹鋼薄板與石墨薄板相互交錯層疊而成的多層密封圈，這種密封具有金屬硬密封和彈性軟密封的雙重優點，解決了泄漏問題。IBr般德閥門

從三偏心蝶閥的結構原理不難看出，三偏心蝶閥有以下優點：1)密封性能好，提高了系統的可靠性;2)摩擦阻力小，開閉省力、靈活；3)使用壽命長，可以實現反復多次開關;4)承壓及耐高溫能力強，適用范圍廣。IBr般德閥門

目前，這種結構的蝶閥在西歐和北美等的一些國家被大量采用。在實際工程中，如果系統的工作壓力不小于1.0MPa或在需要經常開啟的重要部位均可選用三偏心蝶閥。IBr般德閥門
