蝶式止回閥是止回閥的一種,屬于自動閥門,常用在給排水管路系統中。該種閥門可以依據管路系統中流體介質的流動變化情況,相應的作出開啟和關閉閥瓣的動作,從而避免管路內發生逆流的現象。那么蝶式止回閥工作原理是什么?
蝶式止回閥工作原理:

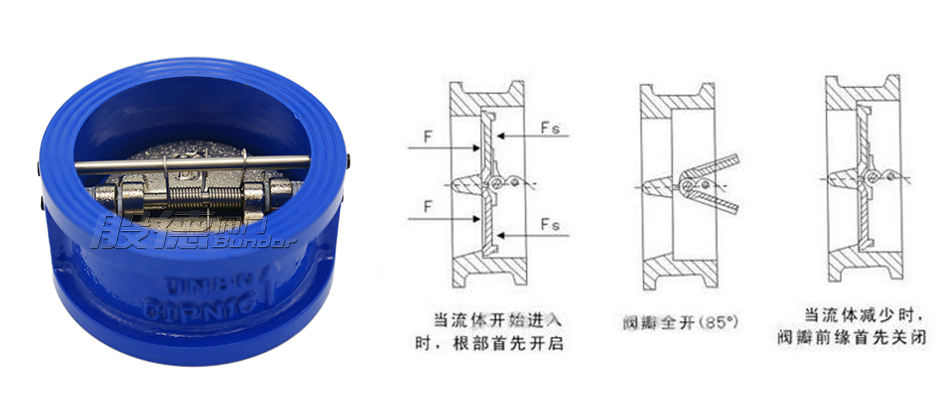

蝶式止回閥工作原理
與其他止回閥不同的是,蝶式止回閥的閥瓣被一分為二,在中間由閥軸和彈簧圈鉸接,這樣兩片閥瓣只能在一個方向擺動,閥瓣依靠裝置在鉸鏈上的鈕彈簧壓在閥座上。蝶式止回閥只允許管路中的流體介質往一個方向流動,兩片閥瓣也只能朝一個方向打開。
當管路中的流體介質流動時,流體介質會產生一個推力,這個推力推動蝶式止回閥的兩片閥瓣,將閥門打開,介質順利流過。當管路中介質停止流動,或者處于靜止?fàn)顟B(tài)時,兩片閥瓣在自身重量和彈簧擠壓的擠壓力共同作用力下關閉。當閥瓣關閉,管路中的介質出現倒流的現象時,倒流的介質對閥瓣產生反向的推力加上閥瓣自身重力,閥瓣會被緊緊的擠壓與密封面貼合,阻止了介質回流的發生。
了解了蝶式止回閥的工作原理,在蝶式止回閥安裝時,有幾個問題要注意一下。
1、蝶式止回閥屬于單向閥,在安裝時候需要注意介質流向,要保證蝶止閥體所標的箭頭方向與管道內介質流動方向是一致的。
2、在管道中安裝時不要讓蝶止承受重量,需要對其進行支撐加固。
3、蝶式止回閥最佳安裝位置是在水平管道上。
蝶式止回閥廠家推薦
般德閥門是一家高品質蝶式止回閥生產廠家,公司致力于為社會提供高品質的閥門產品和服務,是國內閥門行業的佼佼者,歡迎您來般德閥門進行蝶式止回閥的詢價和采購。
